Especificaciones
Ficha técnica
Motor

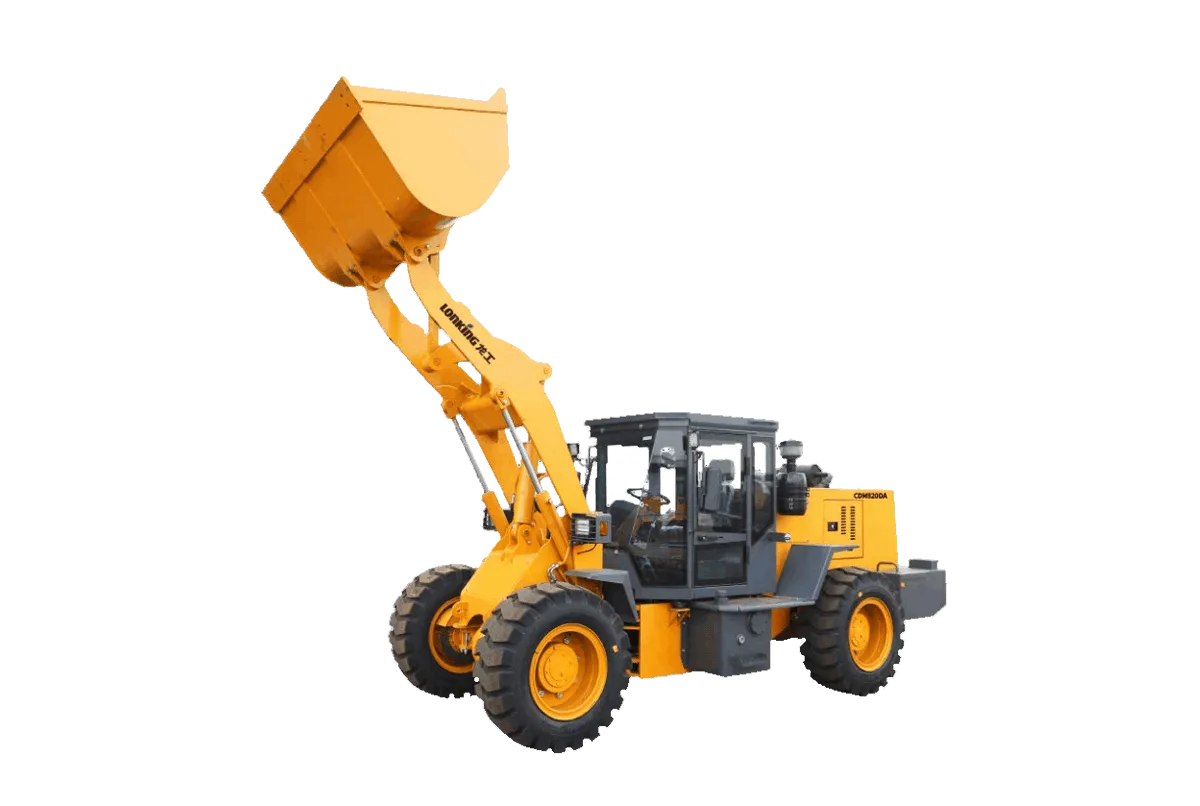

| Configuración de referencia de la ficha | CDM820DA – versión subterránea / baja altura (H = 2350 mm); también existe versión de 2160 mm |
|---|---|
| Fabricante / modelo | YTO (Yi Tuo) LR4B3ZU22/0662 |
| Norma de emisiones | China III (Nation III) |
| Potencia nominal | 66.2 kW @ 2200 rpm |
| Torque máximo | 348-360 N·m @ 1400-1600 rpm |
| Cilindros / cilindrada | 4.58 L |
| Consumo de combustible | 17.1 L |
Pesos
| Peso operativo | 6200 kg |
|---|
Capacidades
| Capacidad del balde estándar | 1.2 m³ |
|---|---|
| Carga nominal | 2000 kg |
Desempeño
| Fuerza de tracción | 52 kN |
|---|---|
| Fuerza de arranque | 53 kN |
| Tiempo de ciclo hidráulico | 7.67 s |
Dimensiones
| Largo × ancho × alto | 5650 × 2060 × 2350 mm |
|---|---|
| Altura total con balde levantado | 4076 mm |
| Altura del pasador del balde a máxima elevación | 3136 mm |
| Altura de descarga a máxima elevación (45°) | 2350 mm |
| Alcance a máxima elevación y descarga a 45° | 1080 mm |
| Despeje al suelo | 585 mm |
| Distancia entre ejes | 2037 mm |
| Radio de giro mínimo (sobre el balde) | 4780 mm |
| Radio de giro mínimo (sobre neumáticos) | 4328 mm |
Tren de potencia
| Tipo de transmisión | Powershift de contraeje |
|---|---|
| Control de cambios | Hidráulico de eje fijo, engranajes rectos |
| Presión de transmisión | 1.2-1.5 MPa |
| Marchas | 2 avance / 2 retroceso |
| Convertidor de torque | Una etapa, una turbina, tres elementos |
| Neumáticos | 16/70-20 |
| Velocidades de avance | 8/19 km/h |
| Velocidades de retroceso | 8/19 km/h |
Frenos
| Freno de servicio | Neumático, en las cuatro ruedas (seco) |
|---|---|
| Presión de frenado | 0.8 MPa |
| Freno de estacionamiento / emergencia | Caliper accionado por cable flexible |
Dirección
| Tipo | Hidráulica con detección de carga |
|---|---|
| Presión del sistema | 14 MPa |
| Ángulo de dirección | ±35° |
Sistema hidráulico
| Mando | Mecánico |
|---|---|
| Bomba de trabajo | De engranajes |
| Caudal de la bomba | 120 L/min @ 2400 rpm |
| Válvula de control | 2 secciones |
| Presión del sistema | 16 MPa |
Sistema eléctrico
| Voltaje | 24 V |
|---|---|
| Baterías | 2 × 90 Ah |
Capacidades de servicio
| Estanque de combustible | 110 L |
|---|---|
| Estanque hidráulico | 110 L |
| Transmisión | 22.5 L |
Equipamiento
| Características | Cargador de perfil bajo para minería subterránea y túneles |
|---|
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
