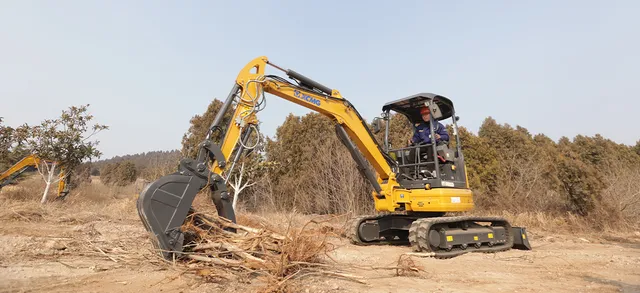

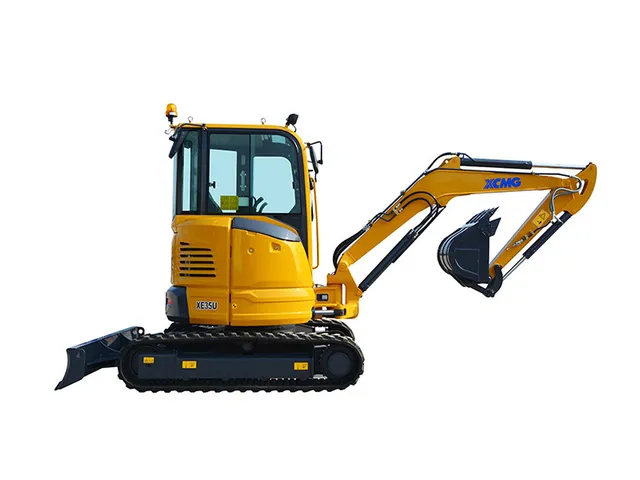

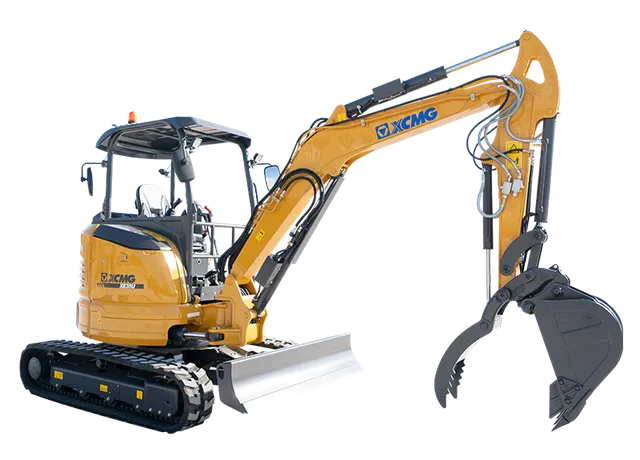

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica
Motor
| Modelo de motor | Yanmar 3TNV88F |
|---|---|
| Potencia nominal | 18,2 kW (24,4 hp) a 2.200 rpm (ISO 14396) |
| Número de cilindros | 3 |
| Cilindrada | 1,6 L |
| Torque máximo | 85,3–94,2 N·m a 1.320 rpm |
| Diámetro × carrera | 88 × 90 mm |
| Alternador | 12 V / 40 A |
| Norma de emisiones | Tier 4 Final |
Pesos
| Peso operativo con cabina y balde | 4.200 kg |
|---|---|
| Peso operativo con canopy y balde | 4.100 kg |
| Peso de transporte con cabina | 4.125 kg |
| Presión sobre el suelo (cabina) | 0,36 kgf/cm² |
Dimensiones
| Largo total | 4.960 mm |
|---|---|
| Ancho total | 1.740 mm |
| Altura total | 2.535 mm |
| Radio de giro de cola | 870 mm |
| Largo de orugas | 2.200 mm |
| Largo del tren de rodaje | 2.690 mm |
| Trocha | 1.440 mm |
| Ancho de zapata | 300 mm |
| Distancia mínima al suelo | 297 mm |
| Largo de pluma | 2.560 mm |
| Largo de brazo estándar | 1.350 mm |
Sistema hidráulico
| Bomba | Pistones axiales de caudal variable con sensor de carga (load sensing) |
|---|---|
| Caudal hidráulico total | 99 L/min |
| Caudal máximo AUX1 / AUX2 | 50 L/min |
| Presión estándar AUX1 / AUX2 | 230 bar |
| Presión pluma / brazo / balde | 270 bar |
| Presión de traslación | 270 bar |
| Presión de giro | 200 bar |
Capacidades de servicio
| Tanque de combustible | 40 L |
|---|---|
| Tanque hidráulico | 35 L |
| Sistema hidráulico | 60 L |
| Sistema de refrigeración | 6 L |
| Aceite de motor con filtro | 7 L |
| Mando final (cada uno) | 0,8 L |
Desempeño
| Velocidad de traslación (baja/alta) | 2,2–3,6 km/h |
|---|---|
| Fuerza de tracción | 31,6 kN |
| Pendiente máxima | 30° |
| Velocidad de giro | 9 rpm |
| Giro de pluma izquierda / derecha | 75° / 50° |
| Fuerza de excavación del brazo (ISO 6015) | 20,3 kN |
| Fuerza de excavación del balde (ISO 6015) | 28,6 kN |
Rangos de trabajo
| Altura máxima de excavación | 5.000 mm |
|---|---|
| Profundidad máxima de excavación | 3.060 mm |
| Altura máxima de descarga | 3.600 mm |
| Profundidad máxima de excavación vertical | 2.260 mm |
| Radio mínimo de giro | 2.170 mm |
| Alcance máximo a nivel del suelo | 5.200 mm |
| Alcance máximo de excavación | 5.300 mm |
| Altura máxima de elevación de la hoja | 305 mm |
| Profundidad máxima de corte de la hoja | 360 mm |
Ruido
| Nivel LpA (ISO 6396) | 78 dB(A) |
|---|---|
| Nivel LwA (ISO 6395) | 94 dB(A) |
