A pedido

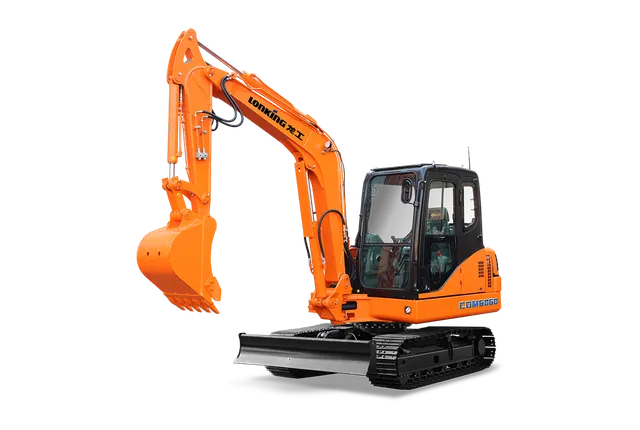

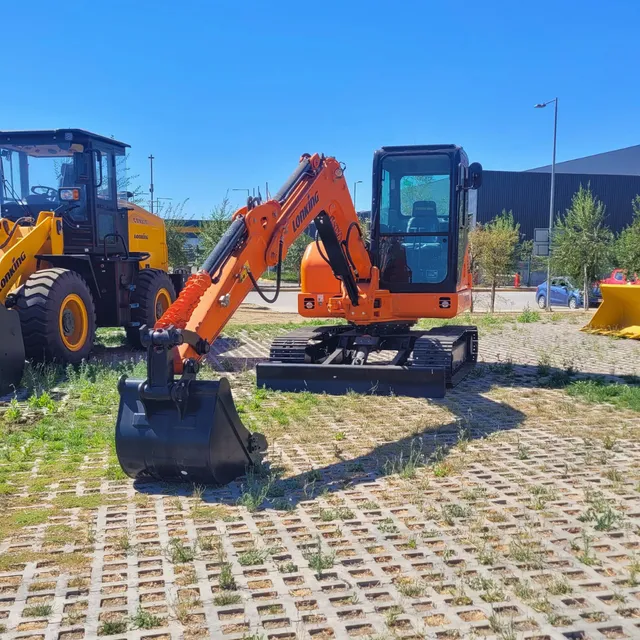

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica

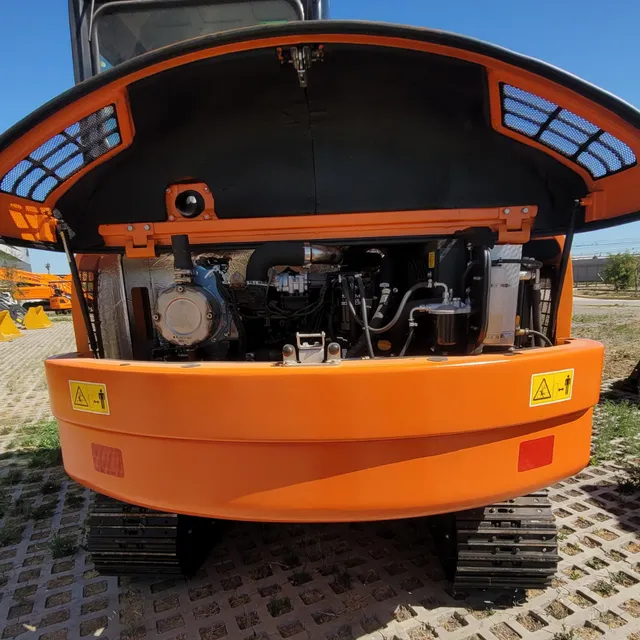

Motor
| Configuración de referencia de la ficha | CDM6060F1 – Yanmar Etapa V / Tier 4F |
|---|---|
| Marca | Yanmar |
| Modelo de motor | 4TNV98C-WSY |
| Norma de emisiones | UE Etapa V / EPA Tier 4F |
| Potencia nominal | 42.4 kW @ 2000 rpm |
| Torque máximo | 229-241 N·m @ 1300 rpm |
| Cilindrada | 3.3 L |
| Nota | Profundidad, alcance y altura de descarga tomados de la ficha del distribuidor Movsa (versión Yanmar 4TNV98C Euro 5). |
| Modelo | 4TNV98C-WSY |
Pesos
| Peso operativo | 6050 kg |
|---|---|
| Presión sobre el suelo | 36,5 kPa |
Rangos de trabajo
| Longitud de la pluma | 3000 mm |
|---|---|
| Longitud del brazo | 1550 mm |
| Alcance máximo de excavación | 5960 mm |
| Altura máxima de descarga | 4100 mm |
| Profundidad máxima de excavación | 3670 mm |
| Radio mínimo de giro | 6130 mm (radio máximo de excavación, según Movsa) |
| Alcance a nivel de suelo | 5998 mm |
| Altura máxima de excavación | 5960 mm |
Sistema hidráulico
| Caudal máximo (total) | 144 L/min |
|---|---|
| Presión máxima de trabajo | 25 MPa |
| Caudal máximo total | 144 L/min |
| Fuerza de excavación del brazo (ISO) | 27 kN |
| Fuerza de excavación del balde (ISO) | 38 kN |
Desempeño
| Velocidad máxima de traslación | 3.0/5.2 km/h |
|---|---|
| Velocidad máxima de giro | 10.5 rpm |
| Pendiente superable | 30° (60%) |
| Fuerza de tracción máxima | 58 kN |
| Fuerza de excavación del brazo | 27 kN (ISO) |
| Fuerza de excavación del balde | 38 kN (ISO) |

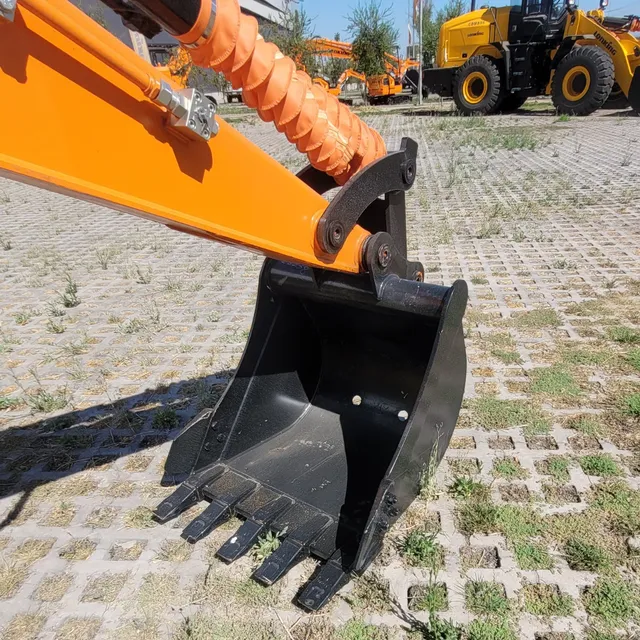

| Capacidad estándar del balde | 0,25 m³ |
| Velocidad de traslado | 3,0 / 5,2 km/h |
| Velocidad de giro | 10,5 rpm |
Capacidades
| Balde estándar | 0.25 m³ |
|---|

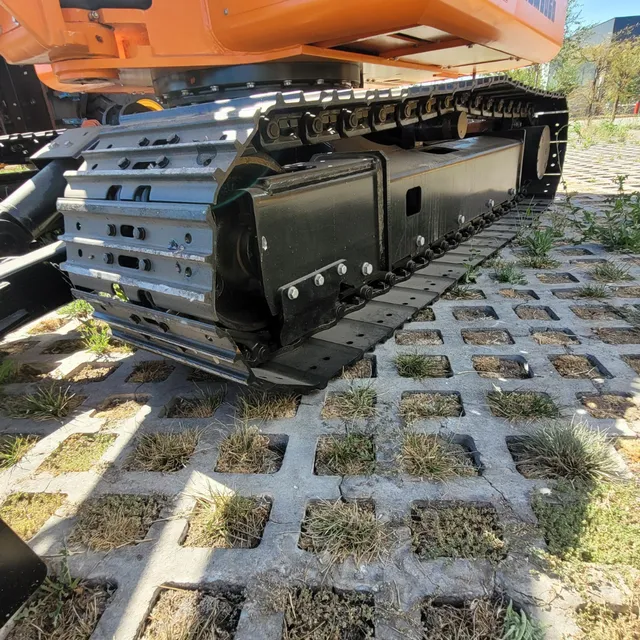

Tren de rodaje
| Ancho de zapata | 400 mm |
|---|---|
| Zapatas por lado | 38 |
| Rodillos superiores por lado | 1 |
| Rodillos inferiores por lado | 5 |
| Presión sobre el suelo | 36.5 kPa |
| Rodillos superiores | 1 por lado |
| Rodillos inferiores | 5 por lado |
Sistema eléctrico
| Voltaje del sistema | 12 V |
|---|---|
| Batería | 12 V, 100 Ah |
| Voltaje | 12 V |
Capacidades de servicio
| Estanque de combustible | 75 L |
|---|---|
| Estanque hidráulico | 115 L |
Dimensiones
| Largo total de transporte | 5892 mm |
|---|---|
| Alto total (cabina) | 2615 mm |
| Ancho total | 2000 mm |
| Trocha | 1600 mm |
| Ancho de zapata | 400 mm |
| Despeje bajo contrapeso | 703 mm |
| Despeje mínimo al suelo | 323 mm |
| Largo de pluma | 3000 mm |
| Largo de brazo | 1550 mm |
Equipamiento
| Estándar | Cabina, pluma giratoria, hoja niveladora, monitor LCD |
|---|---|
| Opcional | Balde angosto 0,1 m³, balde de carga 0,33 m³, línea para martillo, línea doble/triple, línea para acople rápido, baliza, alarma de traslado, protecciones superior y frontal, zapatas de 500 y 600 mm, tacos de goma, orugas de goma |
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
