A pedido

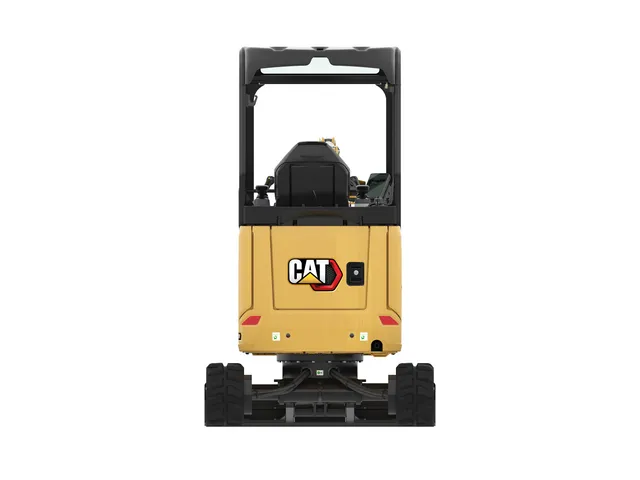

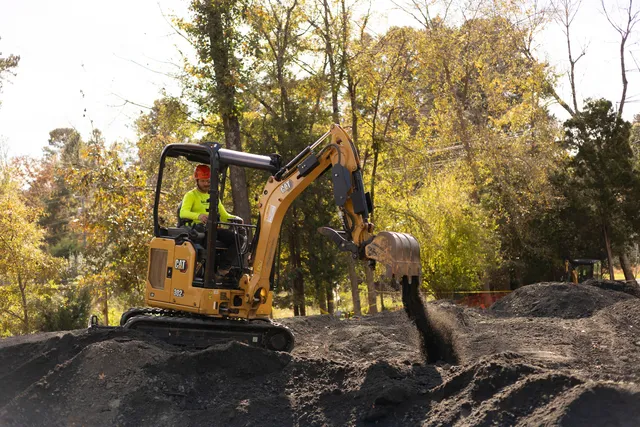

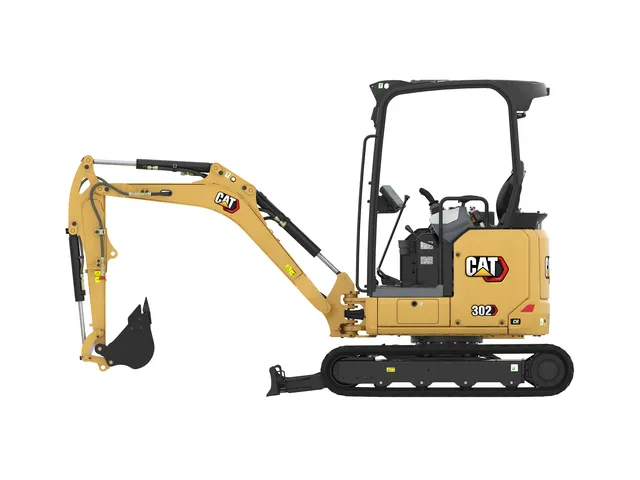

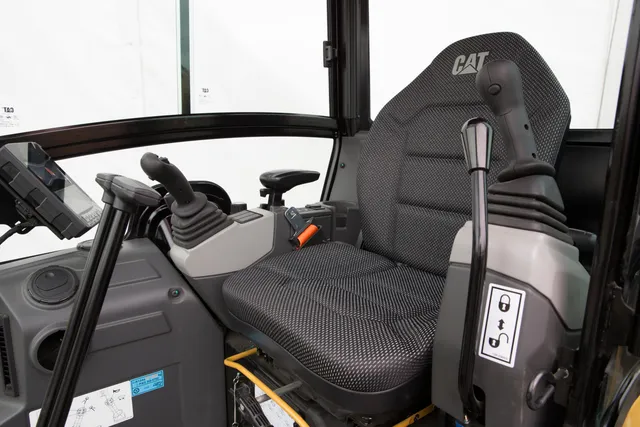

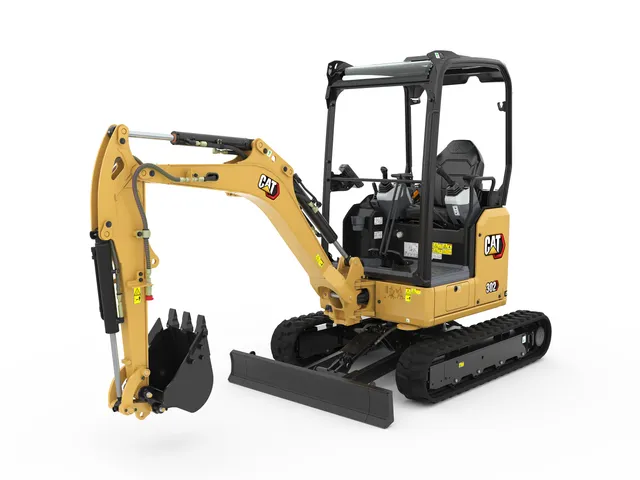

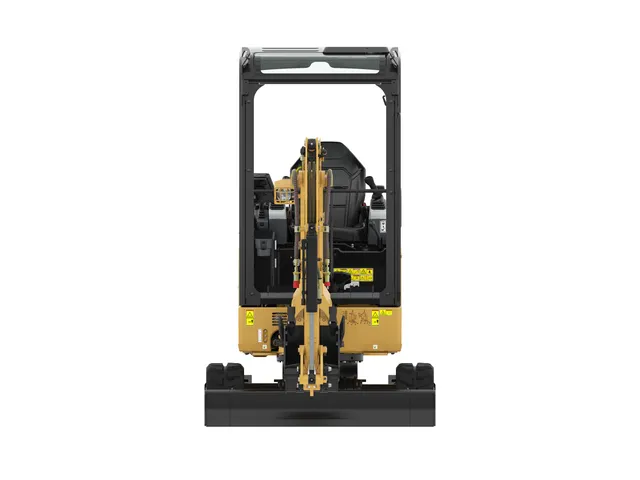

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica
Motor
| Potencia neta | 15,7 kW (21 hp) |
|---|---|
| Modelo de motor | C1.1 |
| Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC | 15,7 kW (21 hp) |
| Potencia bruta: SAE J1995:2014 | 16,1 kW (21,6 hp) |
| Calibre | 77 mm |
| Carrera | 81 mm |
| Cilindrada | 1,1 L |
| Emisiones | Cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE. |
| Potencia neta nominal: 2.400 rpm: ISO9249/EEC80/1269 | 14,3 kW (19,2 hp) |
| Potencia bruta: ISO 14396 | 16,1 kW (21,6 hp) |
| Nota de versión | Ficha de la versión global (Tier 4 Final / Stage V). La versión fabricada en Wujiang para China se vende con norma china de cuarta etapa; los datos pueden variar levemente. |
Pesos
| Peso en orden de trabajo | 2262 kg |
|---|---|
| Peso en orden de trabajo mínimo con techo | 1918 kg |
| Peso en orden de trabajo máximo con techo | 2081 kg |
| Peso en orden de trabajo mínimo con cabina | 2057 kW |
| Peso en orden de trabajo máximo con cabina | 2262 kg |
| UE: peso indicado en la placa CE con techo | 2045 kg |
| UE: peso indicado en la placa CE con cabina | 2140 kg |
| Peso en orden de trabajo máximo con cabina (2) | 2205 kg |
| Peso en orden de trabajo mínimo con cabina (2) | 2042 kg |
Pesos adicionales por configuración
| Brazo largo | 8 kg |
|---|---|
| Cadenas de acero | 60 kg |
| Tren de rodaje expandible | 96 kg |
Desplazamiento
| Velocidad de desplazamiento: alta | 4,4 km/h |
|---|---|
| Velocidad de desplazamiento: baja | 2,9 km/h |
| Fuerza máxima de tracción: velocidad alta | 13,2 kN |
| Fuerza máxima de tracción: velocidad baja | 20 kN |
| Presión sobre el suelo: peso mínimo | 23,7 kPa |
| Presión sobre el suelo: peso máximo | 26,8 kPa |
| Rendimiento en pendientes: máximo | 30 grados |
Capacidades de servicio
| Sistema de enfriamiento | 3,9 L |
|---|---|
| Aceite del motor | 4,4 L |
| Tanque de combustible | 26 L |
| Tanque hidráulico | 18 L |
| Sistema hidráulico | 26 L |
Sistema hidráulico
| Tipo | Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable |
|---|---|
| Flujo de la bomba a 2.400 rpm | 66 L/min |
| Presión de operación: equipo | 245 bar |
| Presión de operación: desplazamiento | 245 bar |
| Presión de operación: giro | 147 bar |
| Circuito auxiliar: primario: flujo | 33 L/min |
| Circuito auxiliar: primario: presión | 245 bar |
| Circuito auxiliar: secundario: flujo | 14 L/min |
| Circuito auxiliar: secundario: presión | 245 bar |
| Fuerza de excavación: brazo: estándar | 11,3 kN |
| Fuerza de excavación: brazo: largo | 9,8 kN |
| Fuerza de excavación: cucharón | 19,6 kN |
Sistema de giro
| Velocidad de giro de la máquina | 9,8 rpm |
|---|
Hoja topadora
| Ancho | 1090 mm |
|---|---|
| Altura | 225 mm |
Certificación: cabina y techo
| Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure) | ISO 12117-2:2008 |
|---|---|
| Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure) | ISO 12117:1997 |
| Protector superior | ISO 10262:1998 Nivel I |
Dimensiones y rangos (brazo estándar)
| Profundidad de excavación | 2370 mm |
|---|---|
| Pared vertical | 1850 mm |
| Alcance máximo: a nivel del suelo | 4040 mm |
| Alcance máximo | 4110 mm |
| Altura máxima de excavación | 3550 mm |
| Espacio libre máximo de descarga | 2560 mm |
| Alcance de la pluma | 1660 mm |
| Giro de la cola | 750 mm |
| Altura máxima de la hoja | 285 mm |
| Profundidad máxima de la hoja | 295 mm |
| Altura de la pluma: posición de embarque | 1070 mm |
| Altura de embarque O/A | 2300 mm |
| Altura del cojinete de giro | 442 mm |
| Longitud del tren de rodaje O/A | 1850 mm |
| Longitud total de embarque | 3900 mm |
| Giro de la pluma a la derecha | 50 ° |
| Giro de la pluma a la izquierda | 65 ° |
| Ancho de la zapata/correa de la cadena | 250 mm |
| Ancho de las cadenas: retraídas | 1090 mm |
| Ancho de la cadena: expandido | 1400 mm |
| Espacio libre mínimo sobre el suelo debajo del tren de rodaje | 150 mm |
| Longitud del brazo | 960 mm |
Dimensiones y rangos (brazo largo)
| Profundidad de excavación | 2570 mm |
|---|---|
| Pared vertical | 1940 mm |
| Alcance máximo: a nivel del suelo | 4210 mm |
| Alcance máximo | 4270 mm |
| Altura máxima de excavación | 3620 mm |
| Espacio libre máximo de descarga | 2640 mm |
| Alcance de la pluma | 1660 mm |
| Giro de la cola | 750 mm |
| Altura máxima de la hoja | 285 mm |
| Profundidad máxima de la hoja | 295 mm |
| Altura de la pluma: posición de embarque | 1020 mm |
| Altura de embarque O/A | 2300 mm |
| Altura del cojinete de giro | 442 mm |
| Longitud del tren de rodaje O/A | 1850 mm |
| Giro de la pluma a la derecha | 50 ° |
| Longitud total de embarque | 3880 mm |
| Giro de la pluma a la izquierda | 65 ° |
| Ancho de la zapata/correa de la cadena | 250 mm |
| Ancho de las cadenas: retraídas | 1090 mm |
| Ancho de la cadena: expandido | 1400 mm |
| Espacio libre mínimo sobre el suelo debajo del tren de rodaje | 150 mm |
| Longitud del brazo | 1160 mm |
Ruido
| Presión acústica para el operador (ISO 6396:2008) | 73 dB(A) |
|---|---|
| Presión acústica exterior promedio (ISO6395:2008) | 93 dB(A) |
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
