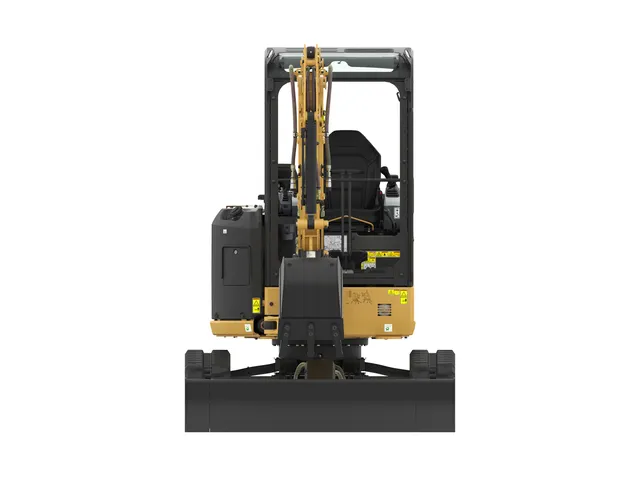

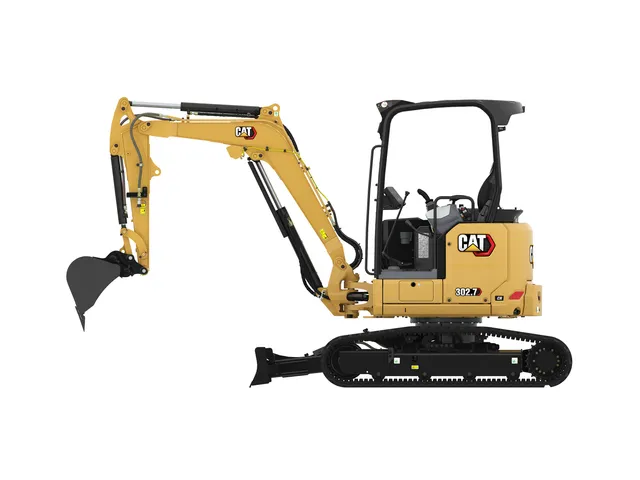

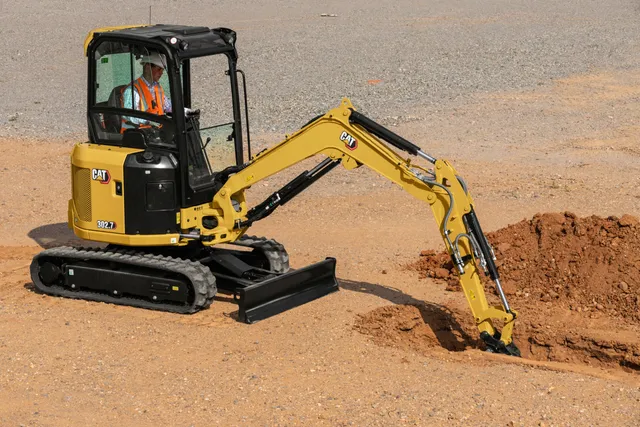

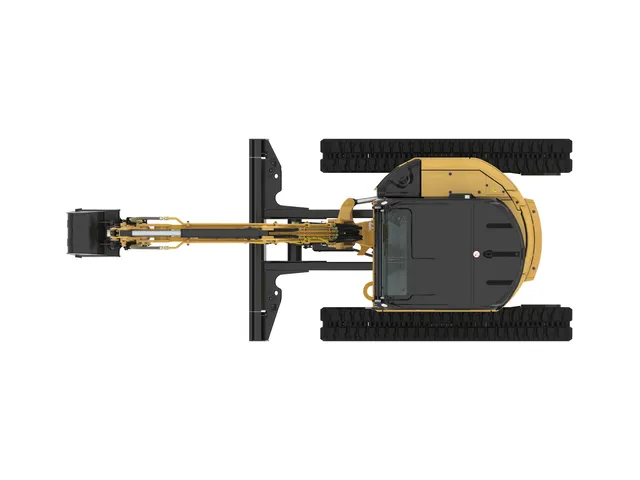

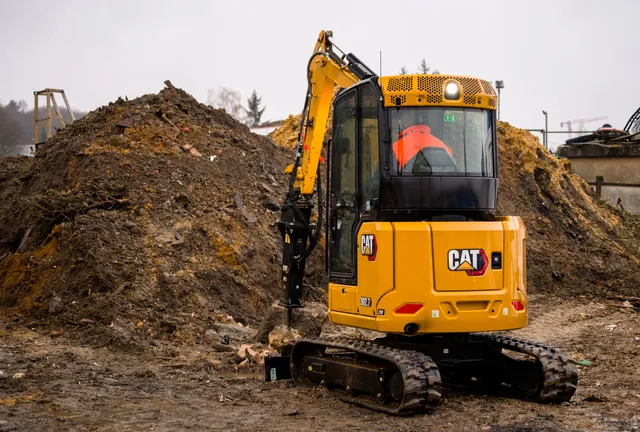

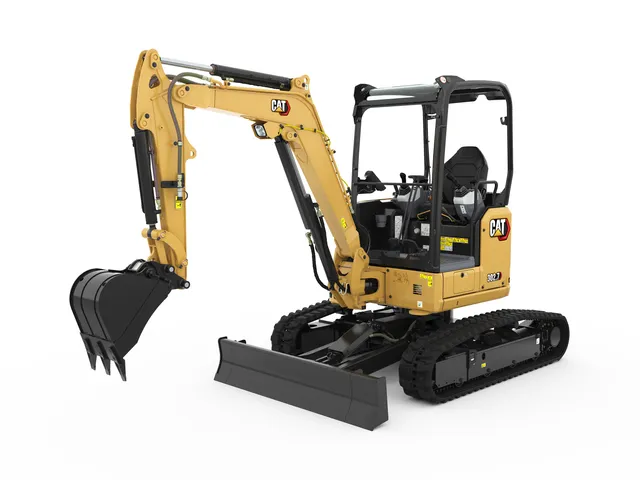

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica
Motor
| Potencia neta | 17,6 kW (23,6 hp) |
|---|---|
| Modelo de motor | C1.1 con turbocompresor |
| Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC | 17,6 kW (23,6 hp) |
| Calibre | 77 mm |
| Carrera | 81 mm |
| Cilindrada | 1,1 L |
| Emisiones | Cumple con las normas de emisiones Tier 4 Final de la EPA de EE.UU. y Stage V de la Unión Europea. |
| Potencia bruta a 2.400 rpm: SAE J1995:2014 | 18,4 kW (24,7 hp) |
Pesos
| Peso en orden de trabajo | 3050 kg |
|---|---|
| Peso en orden de trabajo mínimo con techo | 2560 kg |
| Peso en orden de trabajo máximo con techo | 2925 kg |
| Peso en orden de trabajo mínimo con cabina | 2680 kg |
| Peso en orden de trabajo máximo con cabina | 3050 kg |
| UE: peso indicado en la placa CE con techo | 2695 kg |
| UE: peso indicado en la placa CE con cabina | 2800 kg |
Pesos adicionales por configuración
| Cabina | 125 kg |
|---|---|
| Contrapeso (liviano) | 100 kg |
| Contrapeso (adicional) | 250 kg |
| Brazo largo | 15 kg |
| Cadenas de acero | 100 kg |
Desplazamiento
| Velocidad de desplazamiento: alta | 4,5 km/h |
|---|---|
| Velocidad de desplazamiento: baja | 2,6 km/h |
| Fuerza máxima de tracción: velocidad alta | 15,6 kN |
| Fuerza máxima de tracción: velocidad baja | 26,8 kN |
| Presión sobre el suelo: peso mínimo | 24,2 kPa |
| Presión sobre el suelo: peso máximo | 29 kPa |
| Rendimiento en pendientes: máximo | 30 grados |
Capacidades de servicio
| Sistema de enfriamiento | 4 L |
|---|---|
| Aceite del motor | 4 L |
| Tanque de combustible | 45 L |
| Tanque hidráulico | 18 L |
| Sistema hidráulico | 35 L |
Sistema hidráulico
| Tipo | Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable |
|---|---|
| Flujo de la bomba a 2.400 rpm | 100 L/min |
| Presión de operación: equipo | 245 bar |
| Presión de operación: desplazamiento | 245 bar |
| Presión de operación: giro | 176 bar |
| Circuito auxiliar: primario: flujo | 65 L/min |
| Circuito auxiliar: primario: presión | 245 bar |
| Circuito auxiliar: secundario: flujo | 25 L/min |
| Circuito auxiliar: secundario: presión | 245 bar |
| Fuerza de excavación: brazo: estándar | 13,8 kN |
| Fuerza de excavación: brazo: largo | 12,3 kN |
| Fuerza de excavación: cucharón | 23,3 kN |
Sistema de giro
| Velocidad de giro de la máquina | 9 rpm |
|---|---|
| Giro de la pluma a la izquierda | 75 grados |
| Giro de la pluma a la derecha | 50 ° |
Hoja topadora
| Ancho | 1570 mm |
|---|---|
| Altura | 320 mm |
Certificación: cabina y techo
| Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure) | ISO 12117-2:2008 |
|---|---|
| Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure) | ISO 12117:1997 |
| Protector superior | ISO 10262:1998 Nivel I |
Dimensiones y rangos (brazo estándar)
| Profundidad de excavación | 2510 mm |
|---|---|
| Pared vertical | 1870 mm |
| Alcance máximo: a nivel del suelo | 4510 mm |
| Alcance máximo | 4660 mm |
| Altura máxima de excavación | 4270 mm |
| Espacio libre máximo de descarga | 2950 mm |
| Alcance de la pluma | 1710 mm |
| Giro de la cola sin contrapeso | 775 mm |
| Giro de la cola con contrapeso liviano | 845 mm |
| Giro de la cola con contrapeso adicional | 890 mm |
| Altura máxima de la hoja | 395 mm |
| Profundidad máxima de la hoja | 515 mm |
| Altura de la pluma: posición de embarque | 1560 mm |
| Altura de embarque O/A | 2480 mm |
| Altura del cojinete de giro | 560 mm |
| Longitud del tren de rodaje O/A | 2010 mm |
| Longitud total de embarque | 4240 mm |
| Giro de la pluma a la derecha | 830 mm |
| Giro de la pluma a la izquierda | 605 mm |
| Ancho de la zapata/correa de la cadena | 300 mm |
| Ancho de la cadena | 1570 mm |
| Espacio libre sobre el suelo | 310 mm |
| Longitud del brazo | 1060 mm |
Dimensiones y rangos (brazo largo)
| Profundidad de excavación | 2710 mm |
|---|---|
| Pared vertical | 2050 mm |
| Alcance máximo: a nivel del suelo | 4710 mm |
| Alcance máximo | 4850 mm |
| Altura máxima de excavación | 4390 mm |
| Espacio libre máximo de descarga | 3070 mm |
| Alcance de la pluma | 1730 mm |
| Giro de la cola sin contrapeso | 775 mm |
| Giro de la cola con contrapeso liviano | 845 mm |
| Giro de la cola con contrapeso adicional | 890 mm |
| Altura máxima de la hoja | 395 mm |
| Profundidad máxima de la hoja | 515 mm |
| Altura de la pluma: posición de embarque | 1650 mm |
| Altura de embarque O/A | 2480 mm |
| Altura del cojinete de giro | 560 mm |
| Longitud del tren de rodaje O/A | 2010 mm |
| Longitud total de embarque | 4280 mm |
| Giro de la pluma a la derecha | 830 mm |
| Giro de la pluma a la izquierda | 605 mm |
| Ancho de la zapata/correa de la cadena | 300 mm |
| Ancho de la cadena | 1570 mm |
| Espacio libre sobre el suelo | 310 mm |
| Longitud del brazo | 1260 mm |
Ruido
| Presión acústica para el operador (ISO 6396:2008) | 78 dB(A) |
|---|---|
| Presión acústica exterior promedio (ISO6395:2008) | 94 dB(A) |
