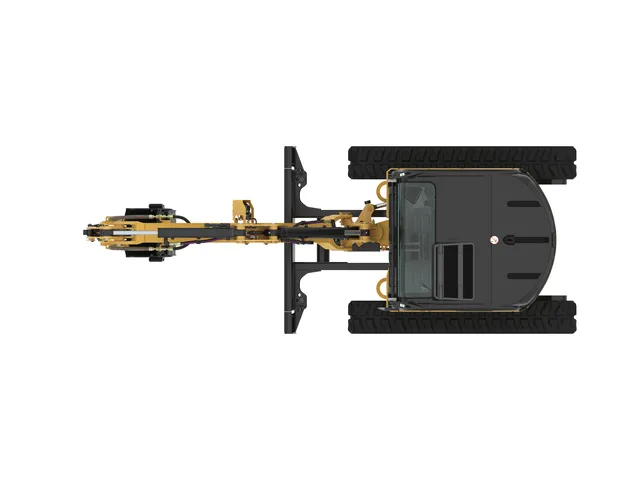

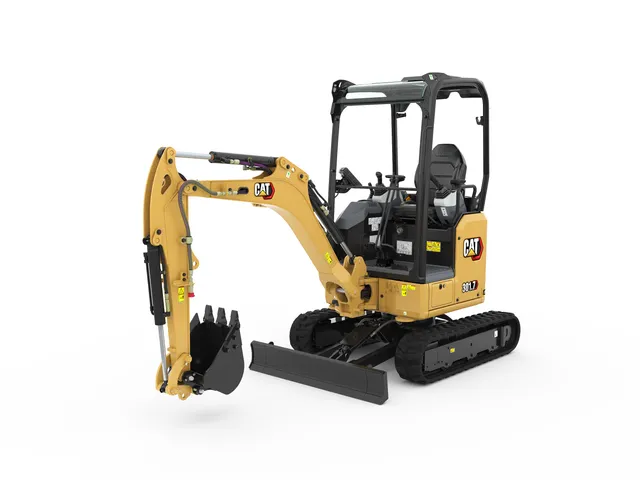

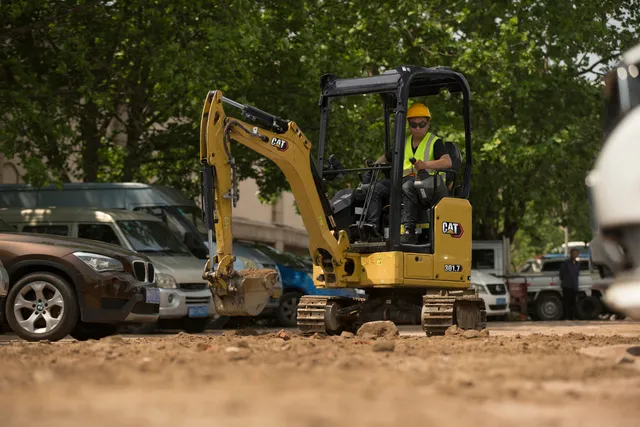

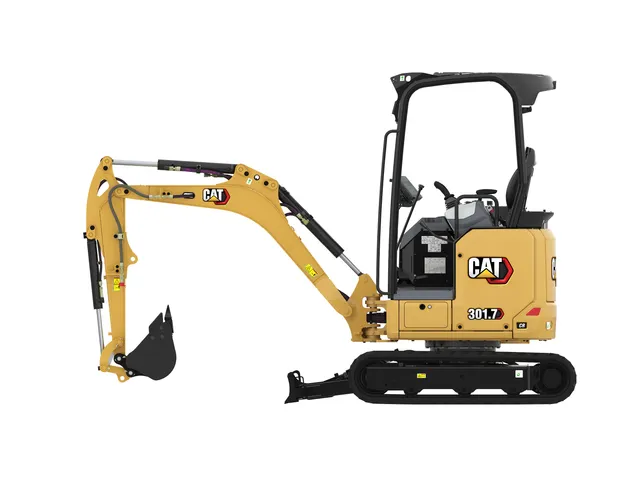

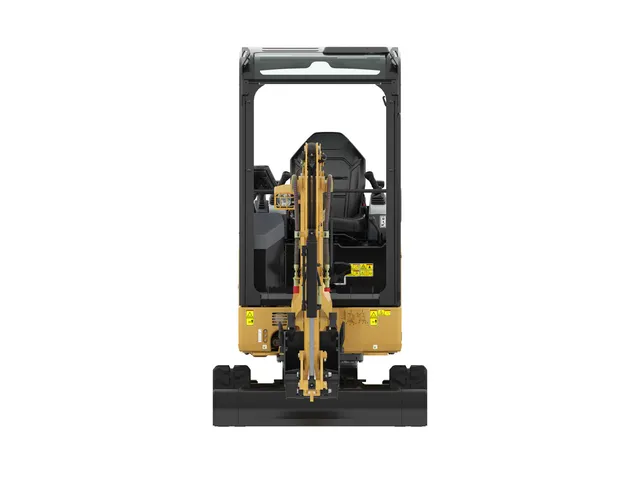

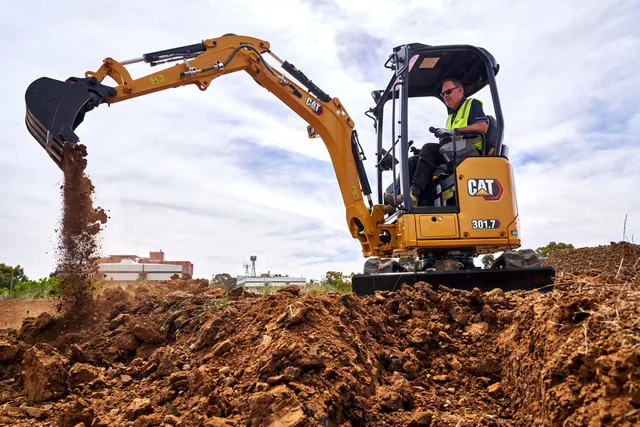

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica
Motor
| Potencia neta | 15,7 kW (21 hp) |
|---|---|
| Modelo de motor | C1.1 |
| Calibre | 77 mm |
| Carrera | 81 mm |
| Cilindrada | 1,1 L |
| Emisiones | Cumple con las normas de emisiones Tier 4 Final de la EPA de EE.UU. y Stage V de la Unión Europea. |
| Potencia neta nominal: 2.400 rpm: ISO9249/EEC80/1269 | 14,3 kW (19,2 hp) |
| Potencia bruta: ISO 14396 | 16,1 kW (21,6 hp) |
| Potencia bruta: SAE J1995:2014 | 16,1 kW (21,6 hp) |
| Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC | 15,7 kW (21 hp) |
Pesos
| Peso en orden de trabajo | 1915 kg |
|---|---|
| Peso en orden de trabajo mínimo con techo | 1790 kg |
| Peso en orden de trabajo máximo con techo | 1915 kg |
| UE: peso indicado en la placa CE | 1890 kg |
Pesos adicionales por configuración
| Brazo largo | 10 kg |
|---|---|
| Cadenas de acero | 50 kg |
| Tren de rodaje expandible | Estándar |
| Contrapeso pesado | 67 kg |
Desplazamiento
| Velocidad de desplazamiento: alta | 4,4 km/h |
|---|---|
| Velocidad de desplazamiento: baja | 2,9 km/h |
| Fuerza máxima de tracción: velocidad alta | 11,9 kN |
| Fuerza máxima de tracción: velocidad baja | 18,4 kN |
| Presión sobre el suelo: peso mínimo | 27,9 kPa |
| Presión sobre el suelo: peso máximo | 30 kPa |
| Rendimiento en pendientes: máximo | 30 grados |
Capacidades de servicio
| Sistema de enfriamiento | 3,9 L |
|---|---|
| Aceite del motor | 4,4 L |
| Tanque de combustible | 22 L |
| Tanque hidráulico | 18 L |
| Sistema hidráulico | 26 L |
Sistema hidráulico
| Flujo de la bomba a 2.400 rpm | 66 L/min |
|---|---|
| Presión de operación: equipo | 245 bar |
| Presión de operación: desplazamiento | 245 bar |
| Presión de operación: giro | 147 bar |
| Circuito auxiliar: primario: flujo | 33 L/min |
| Circuito auxiliar: primario: presión | 245 bar |
| Circuito auxiliar: secundario: flujo | 14 L/min |
| Circuito auxiliar: secundario: presión | 245 bar |
| Fuerza de excavación: brazo: estándar | 9,5 kN |
| Fuerza de excavación: brazo: largo | 8,3 kN |
| Fuerza de excavación: cucharón | 16,2 kN |
| Tipo | Sistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable |
Sistema de giro
| Velocidad de giro de la máquina | 9,8 rpm |
|---|
Hoja topadora
| Ancho | 990 mm |
|---|---|
| Altura | 225 mm |
Techo y certificaciones
| Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure) | ISO 12117-2:2008 |
|---|---|
| Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure) | ISO 12117:1997 |
| Protector superior | ISO 10262:1998 Nivel I |
Dimensiones y rangos (brazo estándar)
| Profundidad de excavación | 2350 mm |
|---|---|
| Pared vertical | 1800 mm |
| Alcance máximo: a nivel del suelo | 3900 mm |
| Alcance máximo | 3970 mm |
| Altura máxima de excavación | 3430 mm |
| Espacio libre máximo de descarga | 2450 mm |
| Alcance de la pluma | 1630 mm |
| Giro de la cola | 650 mm |
| Altura máxima de la hoja | 270 mm |
| Profundidad máxima de la hoja | 265 mm |
| Altura de la pluma: posición de embarque | 1090 mm |
| Altura de embarque O/A | 2300 mm |
| Altura del cojinete de giro | 442 mm |
| Longitud del tren de rodaje O/A | 1590 mm |
| Longitud total de embarque | 3620 mm |
| Giro de la pluma a la derecha | 50 ° |
| Giro de la pluma a la izquierda | 65 ° |
| Ancho de la zapata/correa de la cadena | 230 mm |
| Ancho de las cadenas: retraídas | 990 mm |
| Ancho de la cadena: expandido | 1300 mm |
| Espacio libre mínimo sobre el suelo debajo del tren de rodaje | 140 mm |
| Longitud del brazo | 960 mm |
Dimensiones y rangos (brazo largo)
| Profundidad de excavación | 2540 mm |
|---|---|
| Pared vertical | 1890 mm |
| Alcance máximo: a nivel del suelo | 4060 mm |
| Alcance máximo | 4130 mm |
| Altura máxima de excavación | 3490 mm |
| Espacio libre máximo de descarga | 2510 mm |
| Alcance de la pluma | 1620 mm |
| Giro de la cola | 650 mm |
| Altura máxima de la hoja | 270 mm |
| Profundidad máxima de la hoja | 265 mm |
| Altura de la pluma: posición de embarque | 1040 mm |
| Altura de embarque O/A | 2300 mm |
| Altura del cojinete de giro | 442 mm |
| Longitud del tren de rodaje O/A | 1590 mm |
| Longitud total de embarque | 3590 mm |
| Giro de la pluma a la derecha | 50 ° |
| Giro de la pluma a la izquierda | 65 ° |
| Ancho de la zapata/correa de la cadena | 230 mm |
| Ancho de las cadenas: retraídas | 990 mm |
| Ancho de la cadena: expandido | 1300 mm |
| Espacio libre mínimo sobre el suelo debajo del tren de rodaje | 140 mm |
| Longitud del brazo | 1160 mm |
Ruido
| Presión acústica exterior promedio (ISO6395:2008) | 93 dB(A) |
|---|
