A pedido

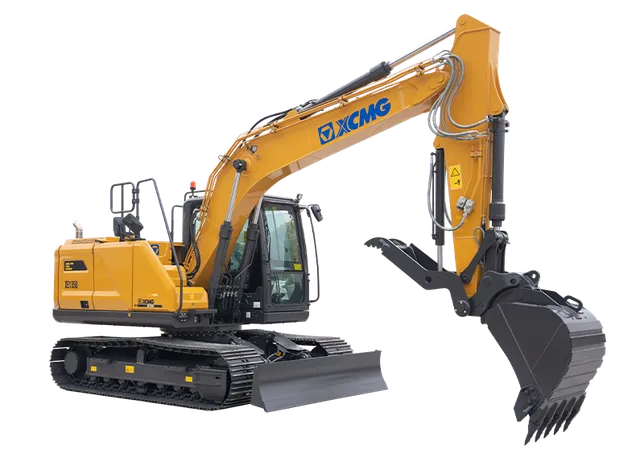

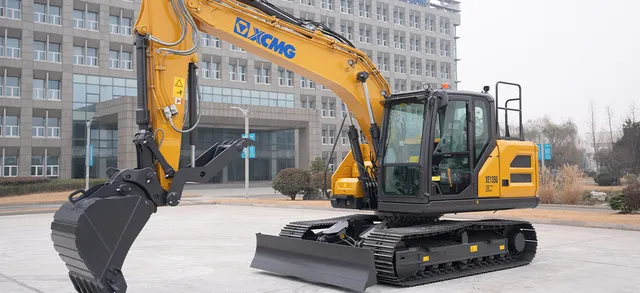

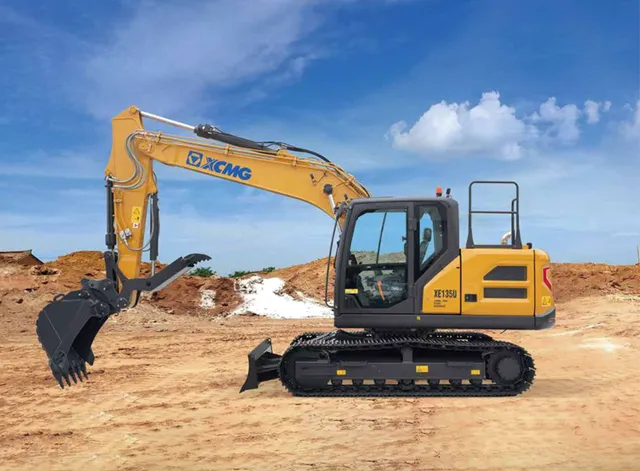

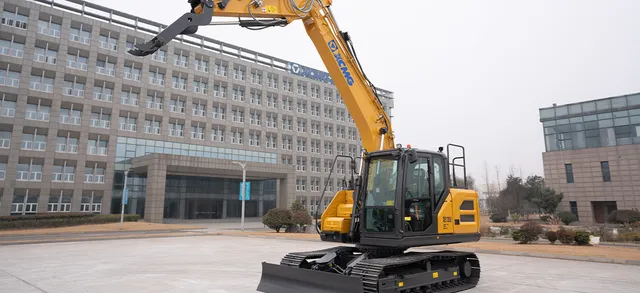

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica
Motor
| Modelo de motor | Cummins F3.8 |
|---|---|
| Número de cilindros | 4 |
| Potencia nominal | 90 kW (121 hp) a 2.200 rpm (SAE J1995) |
| Torque máximo | 500 N·m a 1.500 rpm |
| Cilindrada | 3,8 L |
| Diámetro × carrera | 102 × 115 mm |
| Ralentí (bajo-alto) | 800–1.200 rpm |
| Postratamiento | EGR, SCR y filtro de partículas (DPF) |
| Norma de emisiones | Tier 4 Final |
Pesos
| Peso operativo (zapata 600 mm) | 15.000 kg |
|---|---|
| Peso operativo (zapata 700 mm) | 15.200 kg |
| Contrapeso | 2.250 kg |
| Estructura superior sin equipo frontal | 5.355 kg |
| Estructura inferior | 4.795 kg |
Dimensiones
| Largo de traslado | 7.780 mm |
|---|---|
| Ancho de traslado | 2.590 mm |
| Altura de la pluma (traslado) | 2.930 mm |
| Altura sobre cabina | 2.870 mm |
| Radio de giro de cola | 2.370 mm |
| Ancho de la estructura superior | 2.490 mm |
| Largo de orugas | 3.630 mm |
| Distancia entre tambores | 2.910 mm |
| Ancho de zapata | 600 mm |
| Distancia al suelo | 476 mm |
| Largo de pluma | 4.600 mm |
| Largo de brazo | 2.520 mm |
Sistema hidráulico
| Bombas principales | 2 bombas de pistones axiales en tándem, caudal variable |
|---|---|
| Caudal máximo | 2 × 120 + 53 L/min |
| Bomba piloto | Engranajes, 18 L/min |
| Presión de trabajo (normal/aumentada) | 350 / 380 kgf/cm² |
| Presión de traslación | 350 kgf/cm² |
| Presión de giro | 255 kgf/cm² |
| Presión piloto | 40 kgf/cm² |
Capacidades de servicio
| Tanque de combustible | 250 L |
|---|---|
| Sistema de refrigeración | 21 L |
| Tanque de urea (DEF) | 25 L |
| Tanque de aceite hidráulico | 95 L |
| Aceite de motor | 11 L |
| Mando de giro | 1,8 L |
| Mando de traslación | 2 × 2,1 L |
Desempeño
| Velocidad de giro | 11,6 rpm |
|---|---|
| Torque de giro máximo | 38 kN·m |
| Velocidad de traslación (baja/alta) | 2,9–4,7 km/h |
| Fuerza máxima de tracción | 121 kN |
| Pendiente máxima | 35° (70 %) |
| Fuerza de excavación del balde (ISO) | 107 kN |
| Fuerza de excavación del brazo (ISO) | 80 kN |
| Presión sobre el suelo (zapata 600 mm) | 42,8 kPa |
Rangos de trabajo
| Alcance máximo de excavación | 8.295 mm |
|---|---|
| Alcance máximo a nivel del suelo | 8.120 mm |
| Profundidad máxima de excavación | 5.535 mm |
| Altura máxima de carga | 6.160 mm |
| Altura máxima de excavación | 8.630 mm |
| Profundidad máxima en pared vertical | 4.580 mm |
| Radio mínimo de giro | 2.475 mm |
Tren de rodaje
| Rodillos superiores por lado | 1 |
|---|---|
| Rodillos inferiores por lado | 7 |
| Eslabones y zapatas por lado | 44 |
| Tipo de zapata | Triple garra |
Equipo de trabajo
| Rango de baldes | 0,32 – 0,60 m³ |
|---|
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
