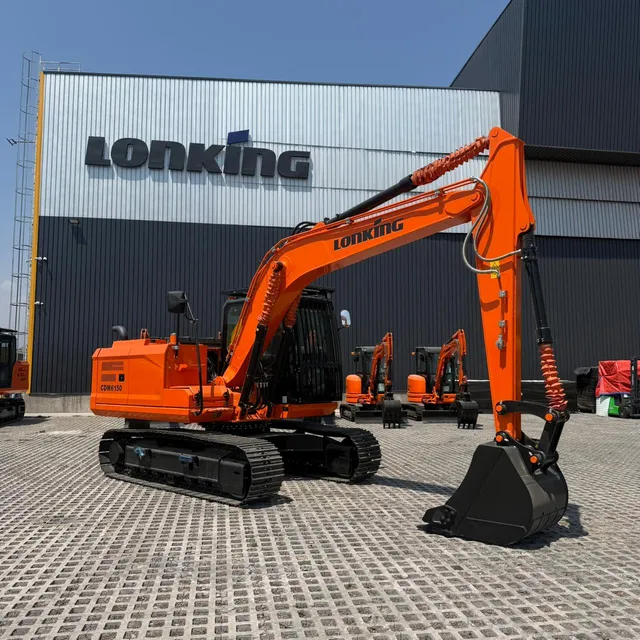

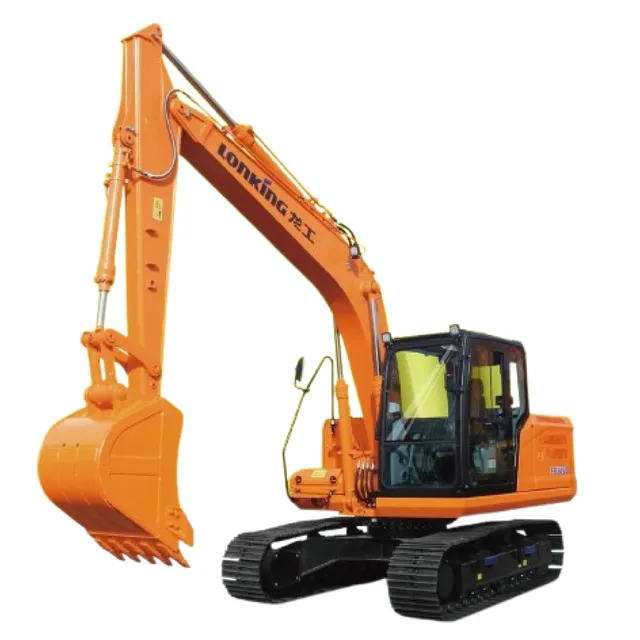

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica

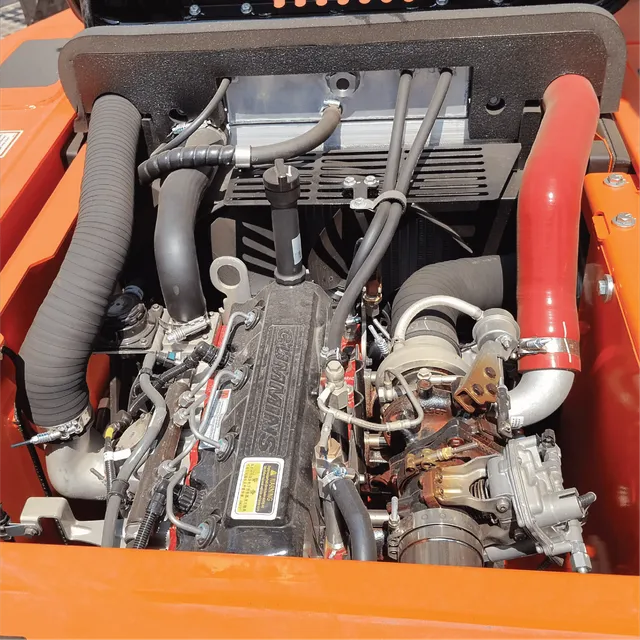

Motor

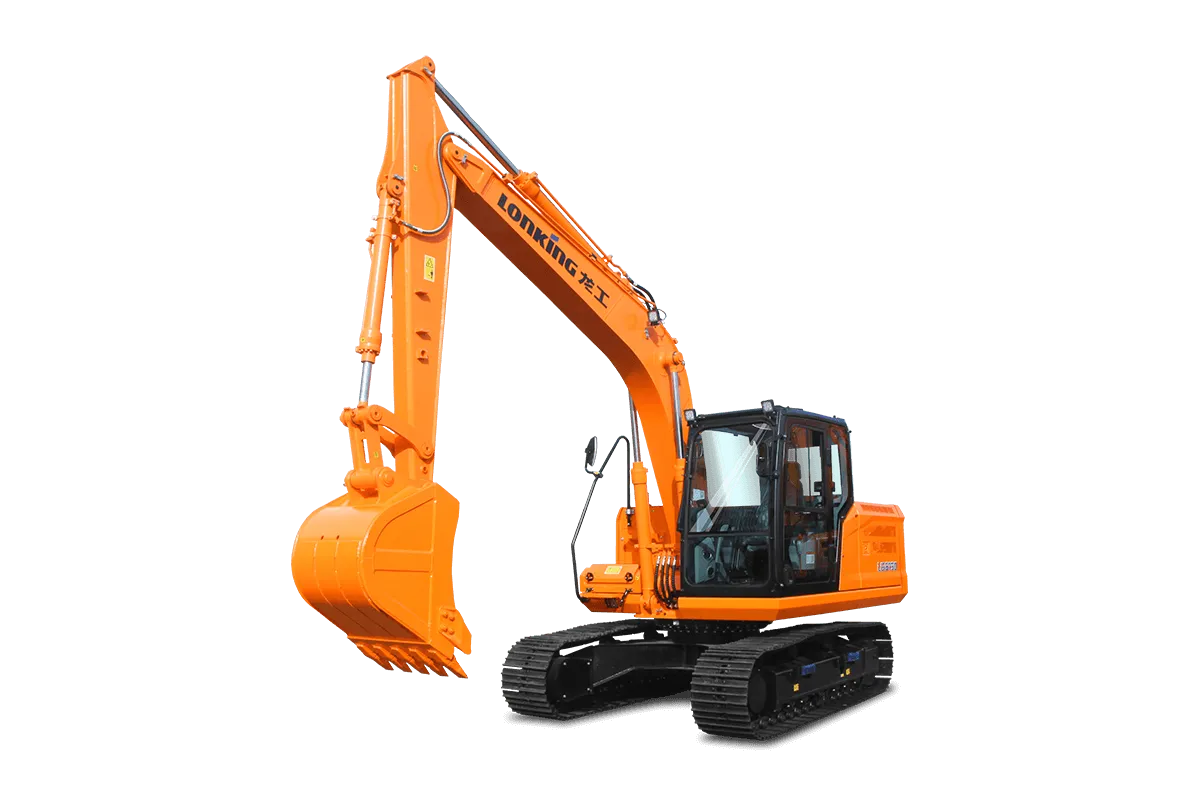

| Configuración de referencia de la ficha | CDM6150 – Cummins Etapa III, hidráulica importada |
|---|---|
| Norma de emisiones | Etapa III (China III), según ficha del sitio |
| Marca | Cummins |
| Modelo de motor | Cummins QSF3.8 |
| Potencia nominal | 86 kW @ 2200 rpm |
| Torque máximo | 470 N·m @ 1500 rpm |
| Cilindrada | 3.8 L |
| Modelo | QSF3.8 (riel común HPCR con control electrónico) |
Pesos
| Peso operativo | 14000 kg |
|---|---|
| Presión sobre el suelo | 45 kPa |
Rangos de trabajo
| Longitud de la pluma | 4600 mm |
|---|---|
| Longitud del brazo | 2500 mm |
| Altura máxima de excavación | 8343 mm |
| Altura máxima de descarga | 6160 mm |
| Profundidad máxima de excavación | 5542 mm |
| Alcance máximo de excavación | 8336 mm |
| Alcance a nivel de suelo | 8214 mm |
Sistema hidráulico
| Caudal máximo (total) | 2 × 120 L/min |
|---|---|
| Presión máxima de trabajo | 34.3 MPa |
| Presión máxima de pilotaje | 3.9 MPa |
| Tipo | Doble bomba, doble circuito, control de potencia constante |
| Caudal máximo total | 2 × 120 L/min |
| Presión de pilotaje | 3,9 MPa |
| Fuerza de excavación del brazo (ISO) | 75 kN |
| Fuerza de excavación del balde (ISO) | 116 kN |
Desempeño
| Velocidad máxima de traslación | 3.3/5.5 km/h |
|---|---|
| Velocidad máxima de giro | 11.9 rpm |
| Pendiente superable | 35° (70%) |
| Fuerza de tracción máxima | 113 kN |
| Fuerza de excavación del brazo (ISO) | 75 kN |
| Fuerza de excavación del balde (ISO) | 116 kN |
| Capacidad estándar del balde | 0,56 m³ |
| Velocidad de traslado | 3,3 / 5,5 km/h |
| Velocidad de giro | 11,9 rpm |
Capacidades

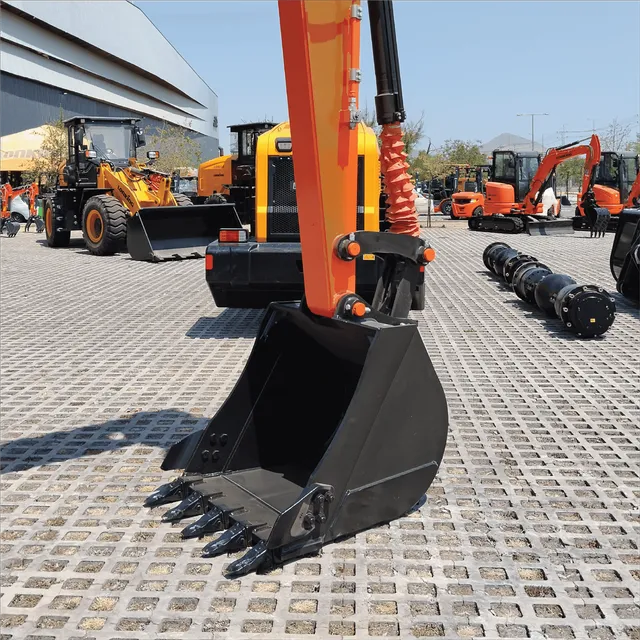

| Balde estándar | 0.56 m³ |
|---|

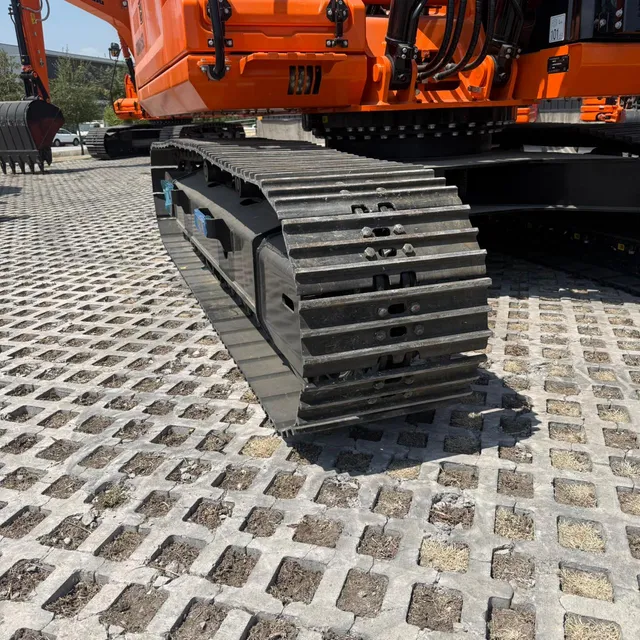

Tren de rodaje
| Ancho de zapata | 500 mm |
|---|---|
| Zapatas por lado | 43 |
| Rodillos superiores por lado | 2 |
| Rodillos inferiores por lado | 7 |
| Presión sobre el suelo | 45 kPa |
| Zapatas | 43 por lado |
| Rodillos superiores | 2 por lado |
| Rodillos inferiores | 7 por lado |
Sistema eléctrico
| Voltaje del sistema | 24 V |
|---|---|
| Batería | 24 V, 2 × 120 Ah |
| Voltaje | 24 V |
Capacidades de servicio
| Estanque de combustible | 290 L |
|---|---|
| Estanque hidráulico | 140 L |
Dimensiones
| Largo total de transporte | 7880 mm |
|---|---|
| Alto total | 2880 mm |
| Ancho total | 2490 mm |
| Largo de pluma | 4600 mm |
| Largo de brazo | 2500 mm |
| Ancho de zapata | 500 mm |

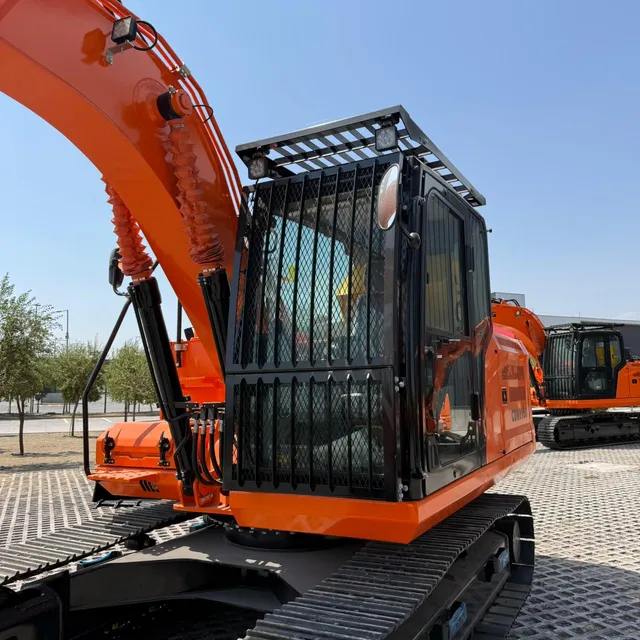

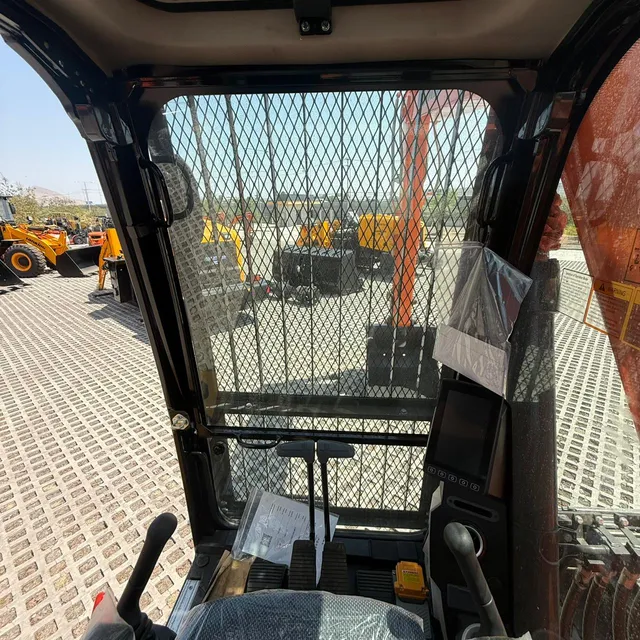

Cabina
| Tipo | ROPS, 2,7 m³ de espacio, vidrios sin marco, pantalla LCD de 8 pulgadas |
|---|
