A pedido

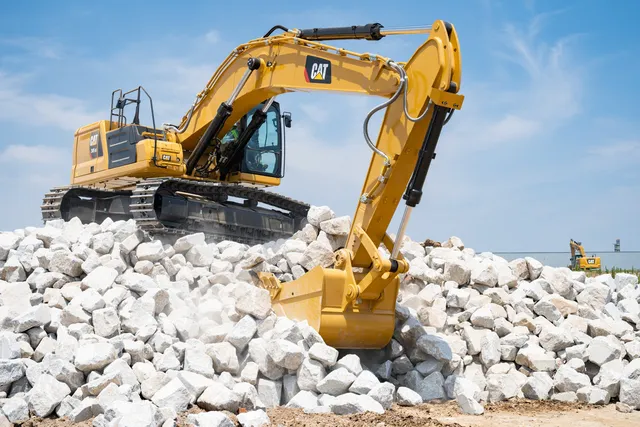

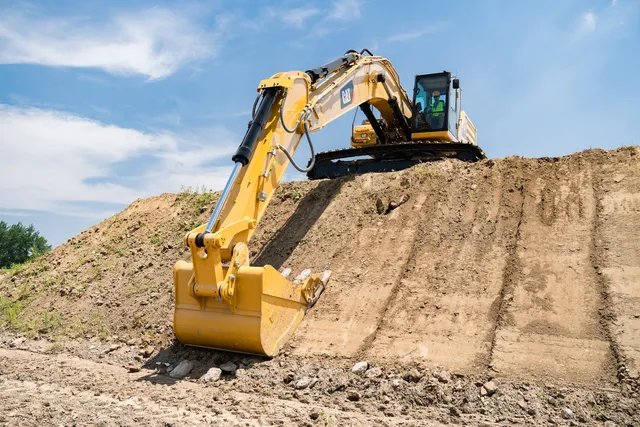

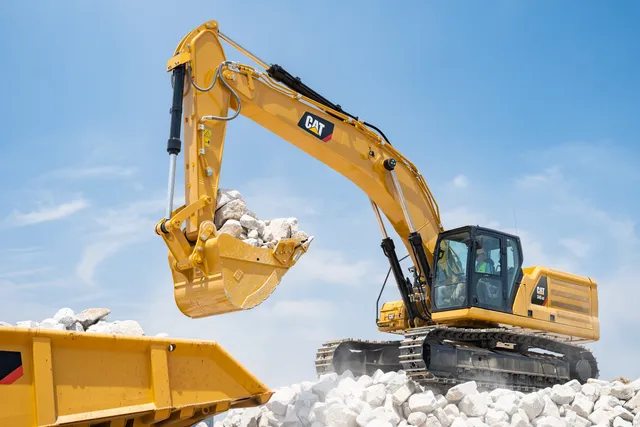

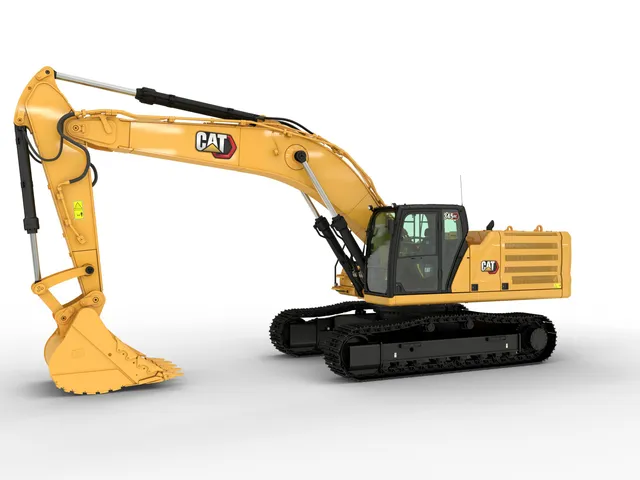

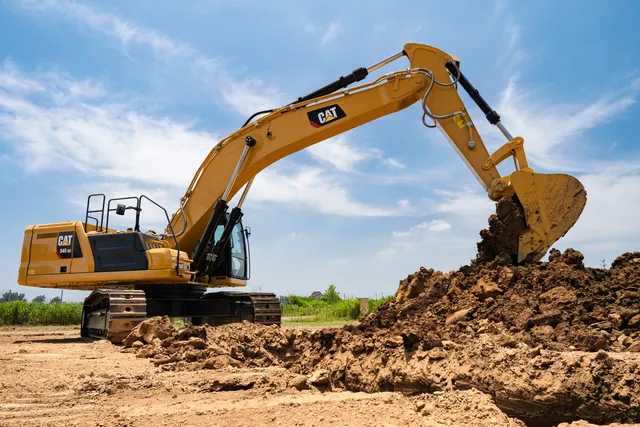

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica
Motor
| Potencia neta: ISO 9249 | 258 kW (346 hp) |
|---|---|
| Modelo de motor | Cat C9.3 |
| Potencia del motor: ISO 14396:2002 | 259 kW (347 hp) |
| Calibre | 115 mm |
| Carrera | 149 mm |
| Cilindrada | 9,3 L |
| Emisiones | MAR-1 de Brasil y Stage III de China para uso fuera de carretera, equivalentes a Tier 3 EPA de EE.UU. y Stage IIIA de la UE. |
Sistema hidráulico
| Sistema principal: flujo máximo | 630 L/min |
|---|---|
| Presión máxima: equipo | 35000 kPa |
| Presión máxima: desplazamiento | 35000 kPa |
| Presión máxima: giro | 28000 kPa |
Sistema de giro
| Velocidad de giro | 8,27 rpm |
|---|---|
| Par de giro máximo | 155 kN·m |
Pesos
| Peso en orden de trabajo | 42200 kg |
|---|---|
| Peso en orden de trabajo (2) | Pluma de alcance, brazo R2.9TB (9' 6""), cucharón HD de 2,41 m3, zapatas de garra doble de 600 mm (24"") y contrapeso de 9 tons métricas. |
Capacidades de servicio
| Capacidad del tanque de combustible | 600 L |
|---|---|
| Sistema de enfriamiento | 40 L |
| Aceite del motor | 32 L |
| Mando de giro | 13,5 L |
| Mando final: cada uno | 8 L |
| Sistema hidráulico (incluido el tanque) | 423 L |
| Tanque hidráulico | 186 L |
Dimensiones
| Pluma | Alcance 6,9m (22'8") |
|---|---|
| Brazo | R2.9TB (9'6") |
| Cucharón | HD 2,41 m³ |
| Altura de transporte: parte superior de la cabina | 3230 mm |
| Altura del pasamanos | 3370 mm |
| Longitud de transporte | 11600 mm |
| Radio de giro de la cola | 3530 mm |
| Espacio libre del contrapeso | 1300 mm |
| Espacio libre sobre el suelo | 520 mm |
| Longitud de la cadena | 5030 mm |
| Longitud de la cadena al centro de los rodillos | 4040 mm |
| Entrevía de cadena | 2740 mm |
| Ancho de transporte | 3340 mm |
Rangos de trabajo y fuerzas
| Profundidad máxima de excavación | 7200 mm |
|---|---|
| Alcance máximo a nivel del suelo | 11290 mm |
| Altura máxima de corte | 10540 mm |
| Altura máxima de carga | 7210 mm |
| Altura mínima de carga | 3130 mm |
| Profundidad máxima de corte con fondo plano de 2.440 mm (8') | 7040 mm |
| Profundidad máxima de excavación vertical | 5390 mm |
| Fuerza de excavación del cucharón: ISO | 235 kN |
| Fuerza de excavación del brazo: ISO | 180 kN |
| Fuerza de excavación del brazo: SAE | 190 kN |
| Fuerza de excavación del cucharón: SAE | 203 kN |
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
