EspecificacionesFicha técnica
Motor

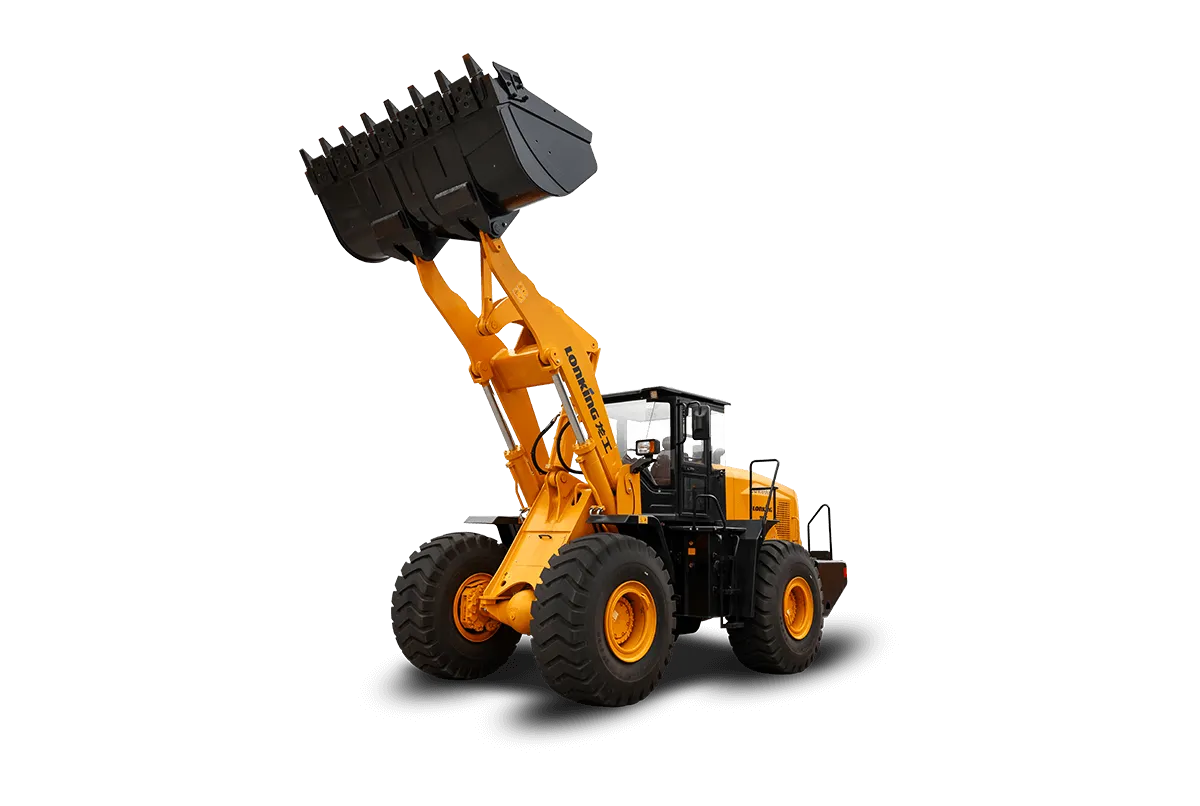

| Configuración de referencia de la ficha | CDM866H – Weichai China III, transmisión automática ZF |
|---|
| Fabricante / modelo | Weichai WP10G240E341 |
|---|
| Norma de emisiones | China III (Nation III) |
|---|
| Potencia nominal | 178 kW @ 2200 rpm |
|---|
| Torque máximo | 1200 N·m @ 1400-1600 rpm |
|---|
| Diámetro × carrera | 126 × 130 mm |
|---|
| Cilindros / cilindrada | 6 / 9.726 L |
|---|
Pesos
| Peso operativo | 21700 ± 300 kg |
|---|
Capacidades
| Capacidad del balde estándar | 4.2 m³ |
|---|
| Carga nominal | 6500 kg |
|---|
Desempeño
| Fuerza de tracción | 180 ± 5 kN |
|---|
| Fuerza de arranque | 210 ± 5 kN |
|---|
| Tiempo de ciclo hidráulico | ≤ 10.8 s |
|---|
Dimensiones
| Largo × ancho × alto | 8860 × 3200 × 3540 mm |
|---|
| Altura total con balde levantado | 6335 mm |
|---|
| Altura del pasador del balde a máxima elevación | 4720 mm |
|---|
| Altura de descarga a máxima elevación (45°) | 3450 mm |
|---|
| Alcance a máxima elevación y descarga a 45° | 1300 mm |
|---|
| Despeje al suelo | 480 mm |
|---|
| Distancia entre ejes | 3450 mm |
|---|
| Largo total | 8860 mm |
|---|
| Altura a la cabina | 3540 mm |
|---|
| Ancho total sobre el balde | 3200 mm |
|---|
| Radio de giro mínimo (sobre el balde) | 7750 mm |
|---|
| Radio de giro mínimo (sobre neumáticos) | 6944 mm |
|---|
| Trocha | 2270 mm |
|---|
| Ancho sobre neumáticos | 2945 mm |
|---|
Tren de potencia
| Tipo de transmisión | Powershift planetaria ZF |
|---|
| Control de cambios | Automático, electroproporcional |
|---|
| Presión de transmisión | 1.1-1.5 MPa |
|---|
| Convertidor de torque | Una etapa, una turbina, tres elementos |
|---|
| Ejes | Rígido (delantero) y oscilante (trasero) |
|---|
| Oscilación del eje trasero | ±10° |
|---|
| Diferencial | Convencional |
|---|
| Neumáticos | 26.5-25 L-3 24PR |
|---|
| Velocidades de avance | 6.5/12.8/24/38 km/h |
|---|
| Velocidades de retroceso | 6.9/13.5/25.6 km/h |
|---|
Frenos
| Freno de servicio | Caliper de un circuito, seco |
|---|
| Presión de frenado | 0.70-0.78 MPa |
|---|
| Freno de estacionamiento / emergencia | De tambor neumático |
|---|
Dirección
| Tipo | Hidráulica con detección de carga (load sensing) |
|---|
| Caudal de la bomba | 186 L/min @ 2200 rpm |
|---|
| Presión del sistema | 16 MPa |
|---|
| Ángulo de dirección | ±35° |
|---|
Sistema hidráulico
| Mando | Joystick (monomando) |
|---|
| Caudal de la bomba | 232 L/min @ 2200 rpm |
|---|
| Válvula de control | 2 secciones |
|---|
| Presión del sistema | 19 MPa |
|---|
Capacidades de servicio
| Estanque de combustible | 330 L |
|---|
| Estanque hidráulico | 270 L |
|---|
| Cárter del motor | 19 L |
|---|
| Transmisión | 43 L |
|---|
| Eje delantero / trasero | 31 L / 31 L |
|---|
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
