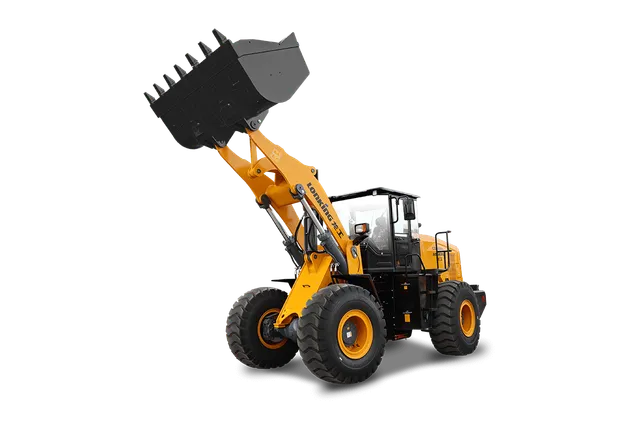

Imágenes referenciales del fabricante.
Especificaciones
Ficha técnica

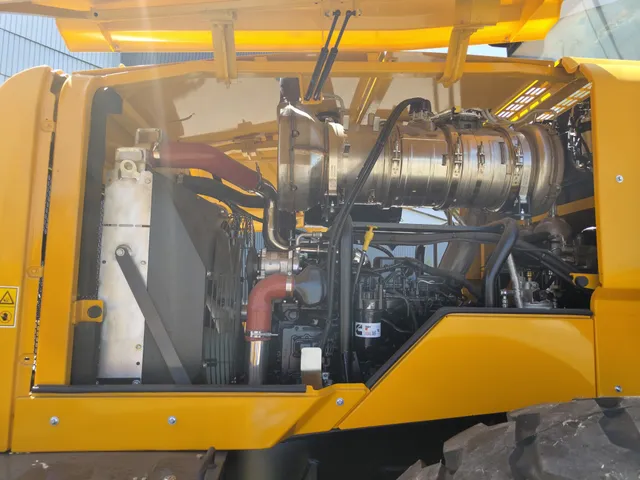

Motor

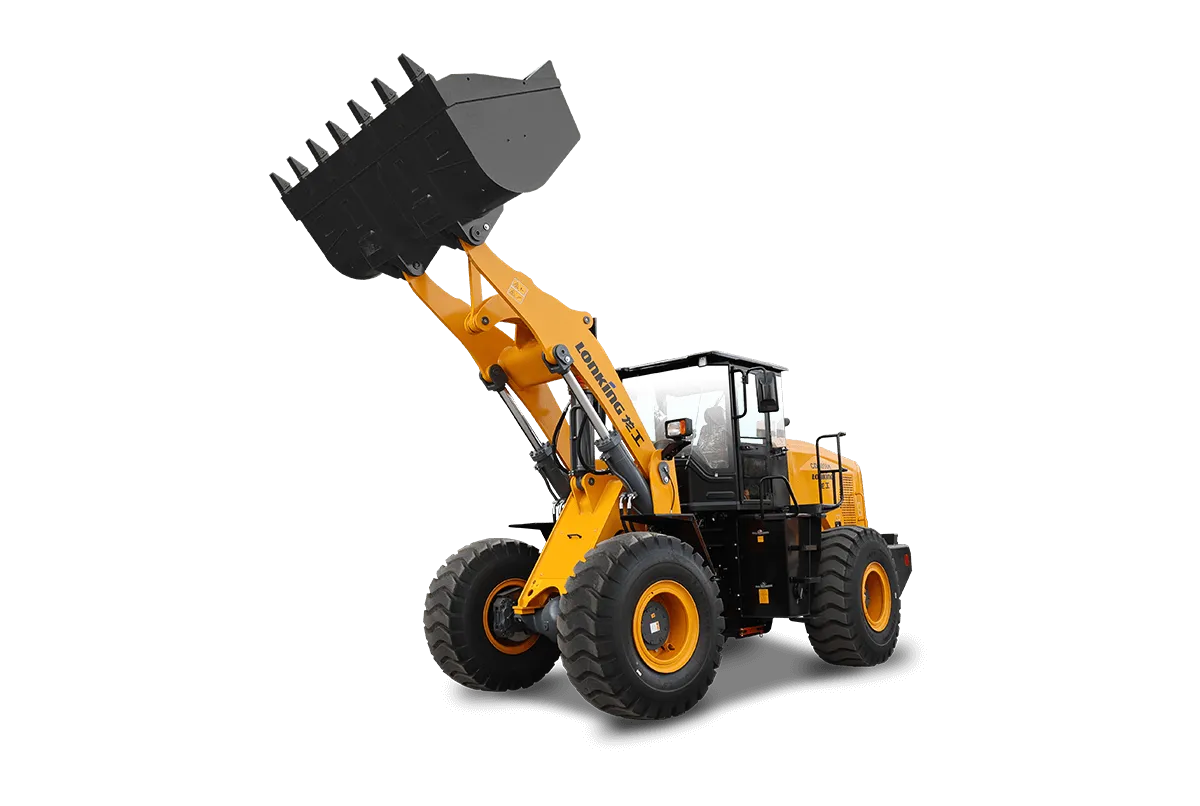

| Configuración de referencia de la ficha | CDM856H – Weichai China II, transmisión planetaria |
|---|---|
| Fabricante / modelo | Weichai WP10G220E21 |
| Norma de emisiones | China II (Nation II) |
| Potencia nominal | 162 kW @ 2200 rpm |
| Torque máximo | 860 N·m @ 1400-1600 rpm |
| Diámetro × carrera | 126 × 130 mm |
| Cilindros / cilindrada | 6 / 9.726 L |
| Marca | Cummins |
| Modelo | B6.7 |
| Filtro de aire | Tres etapas |
Pesos
| Peso operativo | 17200 ± 300 kg |
|---|---|
| Carga nominal | 5500 kg |
Capacidades
| Capacidad del balde estándar | 3.6 m³ |
|---|---|
| Carga nominal | 5500 kg |
Desempeño
| Fuerza de tracción | 185 ± 3 kN |
|---|---|
| Fuerza de arranque | 175 ± 5 kN |
| Tiempo de ciclo hidráulico | 11 s |
| Capacidad del balde | 3,6 m³ |
| Altura de descarga a 45° | 3100 mm |
| Alcance de descarga | 1260 mm |
| Radio de giro sobre balde | 7386 mm |
| Radio de giro sobre neumáticos | 6650 mm |
Dimensiones
| Largo × ancho × alto | 8320 × 3000 × 3400 mm |
|---|---|
| Altura total con balde levantado | 5560 mm |
| Altura del pasador del balde a máxima elevación | 4164 mm |
| Altura de descarga a máxima elevación (45°) | 3100 mm |
| Alcance a máxima elevación y descarga a 45° | 1260 mm |
| Despeje al suelo | 398 mm |
| Distancia entre ejes | 3350 mm |
| Largo total | 8320 mm |
| Altura a la cabina | 3400 mm |
| Ancho total sobre el balde | 3000 mm |
| Radio de giro mínimo (sobre el balde) | 7386 mm |
| Radio de giro mínimo (sobre neumáticos) | 6650 mm |
| Trocha | 2240 mm |
| Ancho sobre neumáticos | 2835 mm |
| Ancho sobre balde | 3000 mm |
| Alto a techo de cabina | 3400 mm |
| Altura del pasador a máxima elevación | 4164 mm |
Tren de potencia
| Tipo de transmisión | Powershift planetaria |
|---|---|
| Control de cambios | Mecánico |
| Presión de transmisión | 1.1-1.5 MPa |
| Convertidor de torque | Una etapa, doble turbina, cuatro elementos |
| Ejes | Rígido (delantero) y oscilante (trasero) |
| Oscilación del eje trasero | ±10° |
| Diferencial | Convencional |

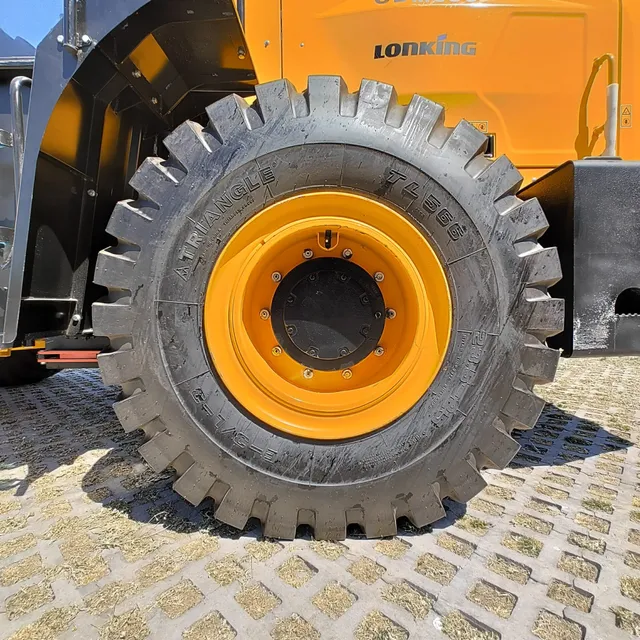

| Neumáticos | 23.5-25 L-3 16PR |
| Velocidades de avance | 13.5/38 km/h |
| Velocidades de retroceso | 16.5 km/h |
| Transmisión | Powershift planetaria ZF con control electrónico |
Frenos
| Freno de servicio | Caliper de un circuito, seco |
|---|---|
| Presión de frenado | 0.70-0.78 MPa |
| Freno de estacionamiento / emergencia | Caliper accionado por aire |
| Freno de estacionamiento | De tambor, accionamiento hidráulico |
Dirección
| Tipo | Hidráulica con detección de carga (load sensing) |
|---|---|
| Caudal de la bomba | 165 L/min @ 2200 rpm |
| Presión del sistema | 15 MPa |
| Ángulo de dirección | ±35° |
| Caudal de bomba | 165 L/min a 2200 rpm |
| Presión | 15 MPa |
| Ángulo de articulación | ±35° |
Sistema hidráulico
| Mando | Doble bomba con confluencia (joystick monomando) |
|---|---|
| Caudal de la bomba | 207 L/min @ 2200 rpm |
| Válvula de control | 2 secciones |
| Presión del sistema | 19 MPa |
| Tipo | Doble bomba con suma de caudales |
| Caudal de bomba | 207 L/min a 2200 rpm |
| Tiempo de ciclo | 11 s |
Capacidades de servicio
| Estanque de combustible | 280 L |
|---|---|
| Estanque hidráulico | 180 L (185 L con 3.ª sección) |
| Cárter del motor | 17 L |
| Transmisión | 48 L |
| Eje delantero / trasero | 28 L / 28 L |
| Ejes delantero / trasero | 28 / 28 L |
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
