EspecificacionesFicha técnica

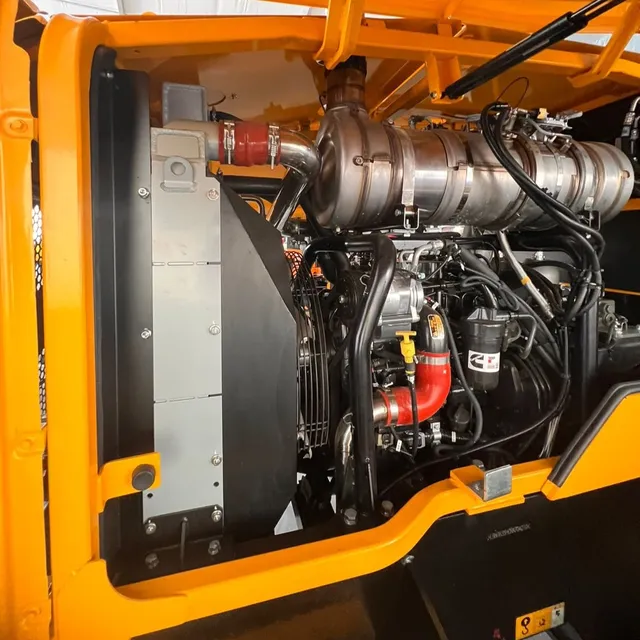

Motor
| Configuración de referencia de la ficha | CDM835H – Weichai China II, transmisión powershift mecánica |
|---|
| Fabricante / modelo | Weichai WP6G140E22 |
|---|
| Norma de emisiones | China II (Nation II) |
|---|
| Potencia nominal | 105 kW @ 2200 rpm |
|---|
| Torque máximo | 580 N·m @ 1400-1600 rpm |
|---|
| Diámetro × carrera | 105 × 130 mm |
|---|
| Cilindros / cilindrada | 6 / 6.75 L |
|---|
Pesos
| Peso operativo | (11300) 11500 ± 300 kg |
|---|
Capacidades
| Capacidad del balde estándar | 1.8 m³ |
|---|
| Carga nominal | 3500 kg |
|---|
Desempeño
| Fuerza de tracción | 106 ± 3 kN |
|---|
| Fuerza de arranque | 99 ± 3 kN |
|---|
| Tiempo de ciclo hidráulico | 10.5 s |
|---|
Dimensiones
| Largo × ancho × alto | 7770 × 2500 × 3180 mm |
|---|
| Altura total con balde levantado | 4730 mm |
|---|
| Altura del pasador del balde a máxima elevación | 3725 mm |
|---|
| Altura de descarga a máxima elevación (45°) | 2850 mm |
|---|
| Alcance a máxima elevación y descarga a 45° | 1140 mm |
|---|
| Despeje al suelo | 347 mm |
|---|
| Distancia entre ejes | 2850 mm |
|---|
| Largo total | 7520 mm |
|---|
| Altura a la cabina | 3180 mm |
|---|
| Ancho total sobre el balde | 2500 mm |
|---|
| Radio de giro mínimo (sobre el balde) | 6240 mm |
|---|
| Radio de giro mínimo (sobre neumáticos) | 5680 mm |
|---|
| Trocha | 1850 mm |
|---|
| Ancho sobre neumáticos | 2320 mm |
|---|
Tren de potencia
| Tipo de transmisión | Powershift de contraeje |
|---|
| Control de cambios | Mecánico |
|---|
| Presión de transmisión | 1.1-1.5 MPa |
|---|
| Convertidor de torque | Una etapa, una turbina, tres elementos |
|---|
| Ejes | Rígido (delantero) y oscilante (trasero) |
|---|
| Oscilación del eje trasero | ±10° |
|---|
| Diferencial | Convencional |
|---|
| Neumáticos | 17.5-25 L-3 12PR |
|---|
| Velocidades de avance | 7/12/24/36 km/h |
|---|
| Velocidades de retroceso | 8.5/28 km/h |
|---|
Frenos
| Freno de servicio | Caliper de un circuito, seco |
|---|
| Presión de frenado | 0.70-0.78 MPa |
|---|
| Freno de estacionamiento / emergencia | Caliper accionado por cable |
|---|
Dirección
| Tipo | Hidráulica con detección de carga (load sensing) |
|---|
| Caudal de la bomba | 246 L/min @ 2200 rpm |
|---|
| Presión del sistema | 14 MPa |
|---|
| Ángulo de dirección | ±35° |
|---|
Sistema hidráulico
| Mando | Joystick (monomando) |
|---|
| Caudal de la bomba | 246 L/min @ 2200 rpm |
|---|
| Válvula de control | 2 secciones |
|---|
| Presión del sistema | 16 MPa |
|---|
Capacidades de servicio
| Estanque de combustible | 200 L |
|---|
| Estanque hidráulico | 173 L |
|---|
| Cárter del motor | 14 L |
|---|
| Transmisión | 37 L |
|---|
| Eje delantero / trasero | 18 L / 18 L |
|---|
Connormaq es importador independiente y no es distribuidor oficial de las marcas que ofrece. Especificaciones e imágenes son referenciales del fabricante y pueden variar según la configuración de cada unidad.
